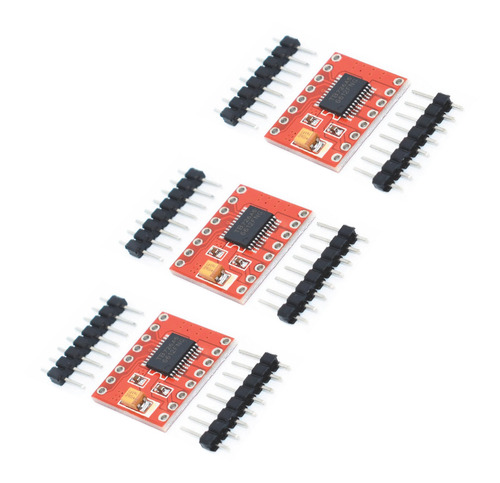

3 Tb6612 Tb6612fng Puente H Dual 2 Motores 1a

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

INFORMACIÓN

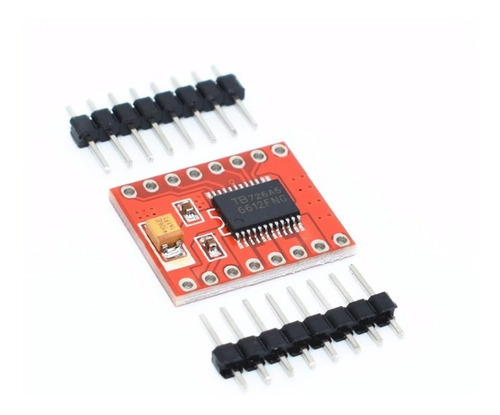

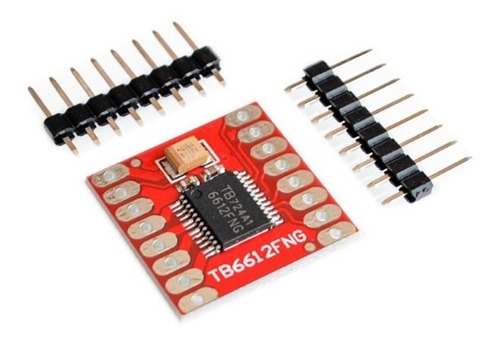

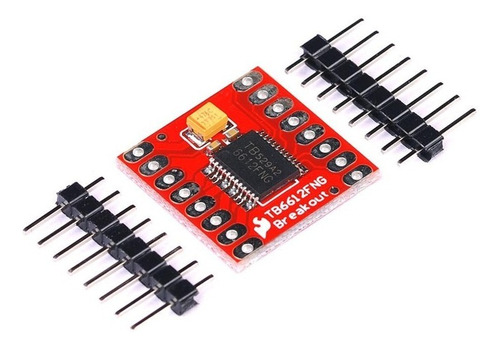

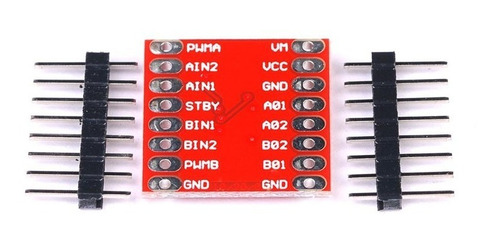

¿Qué es el doble puente H? Es una pequeña placa integrada por un circuito integrado TB6612FNG que permite la manipulación de motores de CD. La placa viene con todos los componentes instalados como se muestra. Los condensadores de desacoplamiento se incluyen en ambas líneas de suministro. Los pines están dispuestos de modo que los pines de entrada están en un lado y los pines de salida están en el otro.

¿Para qué sirve? El controlador TB6612FNG es un driver de motores que puede controlar hasta dos motores DC a una corriente constante de 1.2 Amp (pico 3.2 Amp). Las dos salidas de motor (A y B) pueden ser controladas por separado, la velocidad de cada motor se controla a través de una señal de entrada PWM con una frecuencia de hasta 100 kHz.

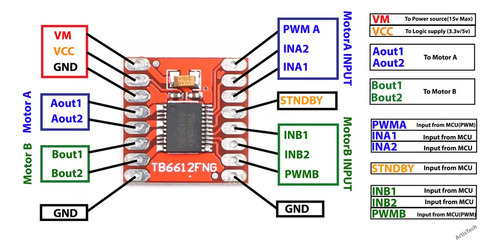

¿Cómo funciona? Este controlador integra en su placa dos señales de entradas IN1 y IN2, que se utilizan para controlar el motor en uno de los cuatro modos: CW, CCW, corto freno y modo de parada. Se puede alimentar a 5 volts desde el Arduino, solo considera la corriente que demanda tu motor.

ESPECIFICACIONES TÉCNICAS Y CARACTERÍSTICAS

Voltaje de alimentación motores (VM): 15 volts máximo
Voltaje de alimentación (VCC): 2.7 a 5.5 Volts
Tensión Input (IN1, IN2, STBY, PWM): 4.5 a 6 Volts
Voltaje de salida (O1, O2 pins): 15 volts
Corriente Output: 1.2 Amp
Corriente pico Output: 3.2 Amp
Sistema de espera (ahorro de energía)
Cuatro modos de funcionamiento distintos: CW/CCW/freno corto/parada
Circuito de apagado térmico incorporado
Circuito de detección de bajo voltaje
Frecuencia máxima de PWM: 100 kHz
Temperatura de operación: -20 a 85 °C
