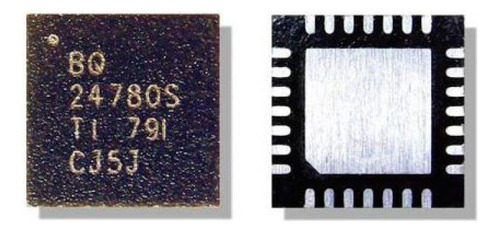

Controlador de carga de batería Ci Bq24780

Descripción

El controlador de carga de batería BQ24780s Hybrid Power Boost Mode de Ci Texas Instruments es un cargador de batería síncrono de alta eficiencia. Ofrece un bajo recuento de componentes para aplicaciones de carga de baterías multiquímicas con restricciones de espacio. El dispositivo BQ24780s es compatible con el modo de refuerzo de potencia híbrido. Esto permite que la energía de la batería se descargue en el sistema cuando la demanda de energía del sistema es temporalmente mayor que el nivel de energía máximo del adaptador.

Este dispositivo utiliza dos bombas de carga para accionar por separado los MOSFET de canal N para seleccionar automáticamente la fuente de alimentación del sistema.

A través del SMBus, un microcontrolador de administración de energía del sistema programa los DAC de corriente de entrada, corriente de carga, corriente de descarga y voltaje de carga con una alta precisión de regulación. El dispositivo BQ24780s de Texas Instruments monitorea la corriente del adaptador, la corriente de descarga de la batería y la alimentación del sistema de un host para reducir la velocidad de la CPU o reducir la energía del sistema cuando sea necesario. El dispositivo Bq24780s lleva celdas de Li de las series 1, 2, 3 o 4.

CARACTERÍSTICAS

Innovador controlador de carga industrial con modo de refuerzo de potencia híbrido
El adaptador y la batería proporcionan energía al sistema en conjunto para que el modo turbo de la CPU Intel®

Respuesta transitoria ultrarrápida de 150 µs entre en modo boost

Sistema de 4,5 V a 24 V modo amplificador de potencia híbrido

Cargue la batería de 1 a 4 celdas del adaptador de 4,5 V a 24 V

Monitorización de alimentación y corriente de alta precisión para optimizar la CPU
Perfil PROCHOT completo

± 2% de precisión del monitor actual

± 5% de precisión del monitor de alimentación del sistema (PMON)

Selección automática de la fuente de alimentación NMOS del adaptador o la batería
El ACFET se enciende rápidamente en 100 µs

Corriente de entrada programable, voltaje de carga, límite de corriente de carga y descarga
Voltaje de carga de ± 0,4% (paso de 16 mV)

± 2% de corriente de entrada (128 mA/paso)

± 2% de la corriente de carga (64 mA/paso)

± 2% de corriente de descarga (512 mA/paso)

Alta integración
APRENDE la función de la batería

Batería monitor de presencia

Indicador de modo Boost

compensación de bucle

Diodo BTST

Características de seguridad mejoradas para protección contra sobretensiones, protección contra sobrecorriente, batería, inductor y protección contra cortocircuitos: circuito MOSFET

Frecuencias de conmutación de 600 kHz, 800 kHz y 1 MHz

Control del sistema en tiempo real en el pin ILIM para limitar la corriente de carga y descarga

Corriente de espera inactiva del adaptador de 0,65 mA para Energy Star

Aplicaciones:
: portátil, ultrabook, portátil, portátil y tableta
- Terminal portátil
- Equipo industrial y médico
- Equipo portátil.
