Convertidor De Señal Ttl A Rs485

Descripción

INFORMACIÓN

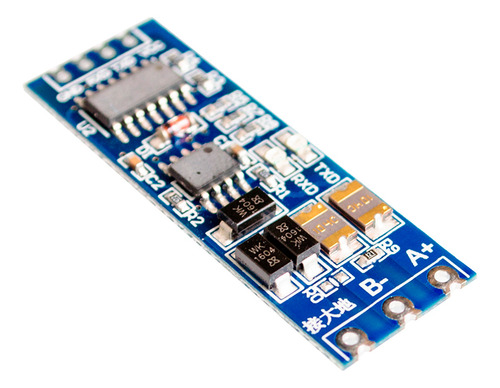

El Convertidor de Señal TTL a RS485 está diseñado para la transmisión de datos a larga distancia, con un rango de voltaje de operación de 3.3V a 5V y comunicación a nivel UART Serie. Sus principales características incluyen un diseño superior para protección y anti interferencias, asegurando una transmisión segura al aire libre mediante la conexión del terminal de «tierra» a tierra física, y permitiendo la transmisión de corta distancia en interiores sin necesidad de esta conexión a tierra física. Este módulo tiene un diseño de pines Castle and Hole y un espaciado estándar de 2,54 mm lo que facilita su inclusión en diversos proyectos SMD o THT. Además, cuenta con una resistencia coincidente de 120 ohmios para transmisión a larga distancia, la cual se puede activar mediante un cortocircuito en R0. El módulo soporta la comunicación entre múltiples dispositivos, permitiendo la conexión de hasta 128 dispositivos en el bus.

El Convertidor de Señal TTL a RS485 puede utilizarse en sistemas de automatización industrial, redes de sensores y actuadores en entornos industriales y agrícolas, y sistemas de control de edificios inteligentes. Es ideal para la integración de múltiples dispositivos en un bus, soportando hasta 128 dispositivos, y es adecuado para proyectos de monitoreo y control en tiempo real. Su diseño de espaciado de pines estándar facilita el desarrollo secundario y la integración en sistemas existentes.

ESPECIFICACIONES Y CARACTERÍSTICAS

Tipo: Convertidor TTL a RS485
Modelo: HW-519
Color de PCB: Azul
Rango de Voltaje de Operación: 3.3V a 5V
Tipo de comunicación: Half-Duplex
Temperatura de Funcionamiento: -40°C a 85°C
Pines Castle and Hole
Comunicación: UART Serie
Protección anti interferencias: Si
Resistencia incidente 120 ohms

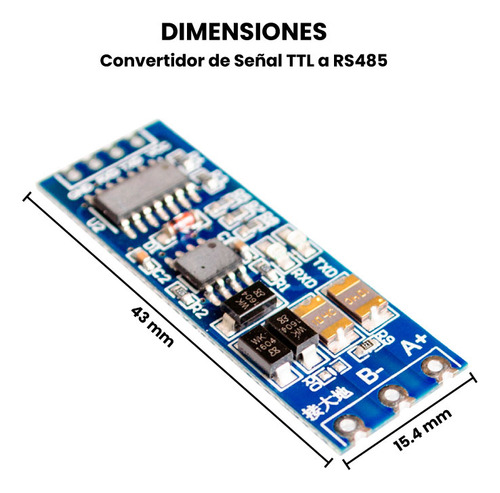

Dimensiones: 43mm x 15.4mm
Peso: 2.5g
