Encoder Sensor De Velocidad Fotoeléctrico 100 Pulsos
Lo que tienes que saber de este producto
- Voltaje de funcionamiento: 5 Vpp.
Características del producto
Características principales
Marca | UNIT Electronics |
|---|---|
Modelo | Fotoeléctrico |
Otros
Voltaje de funcionamiento | 5 Vpp |
|---|
Descripción
INFORMACIÓN
¿Que es el Encoder de Velocidad Fotoeléctrico?
Sensor de Velocidad Fotoeléctrico codificador por medio de disco de 100 pulsos es un módulo aislador opto ranurado, con un transmisor de infrarrojos y un fotodiodo montado en él. Esto se usa normalmente como interruptor de sensor de posición o como sensores de codificador de posición utilizados para encontrar la posición de la rueda.
¿Para que sirve el Sensor de Velocidad Fotoeléctrico?
El Sensor de Velocidad Fotoeléctrico disco de 100 pulsos es útil para la detección de objetos sin contacto; en la práctica nos ayuda al control de posición/velocidad del motor, servomecanismos de posición y velocidad, robots de automatización, maquinaria controlada numéricamente, impresoras y plotters informáticos.
ESPECIFICACIONES Y CARACTERÍSTICAS
Voltaje de Alimentación: 5V
No. de Líneas: 100

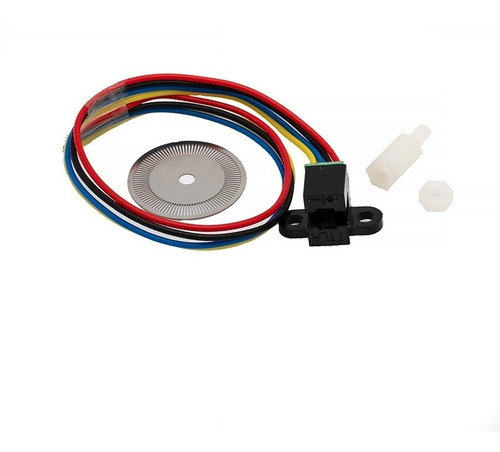

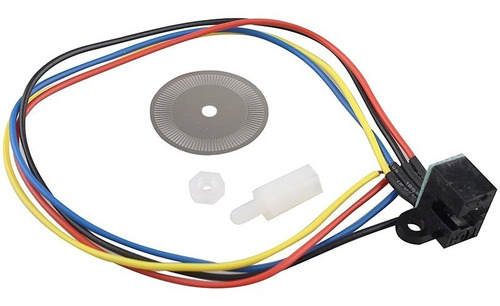

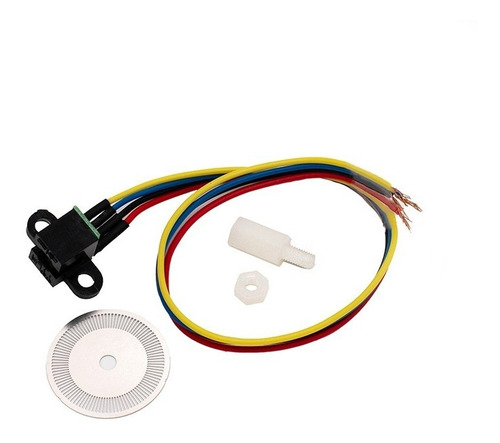

Incluye: Espaciador con tuerca de Nylon
Señal de salida: 5 Vp-p dos cuadratura de salida de señal
Dimensiones:
Diámetro Exterior: 22 mm
Agujero: 3.5 mm
Grosor: 0.3 mm
Longitud del Cable: 20 cm
INFORMACION ADICIONAL
Funcionamiento

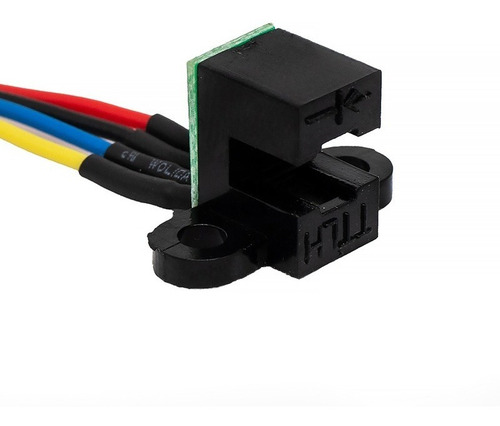

El módulo consta de LED IR y fotodiodo montados uno frente al otro encerrados en el cuerpo de plástico.

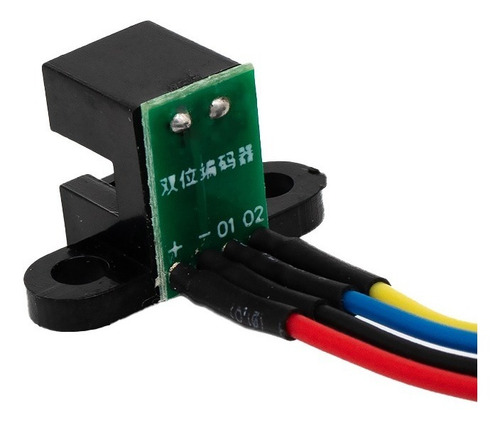

El funcionamiento del sensor de velocidad se cuenta con dos entradas: amarilla y azul. Siendo ambas niveles de señal TTL pueden conectarse directamente a la tarjeta de desarrollo o microcontrolador.
La medición positiva o negativa es basada en la diferencia entre los niveles.
Cable Amarillo: Primer pulso gira hacia atrás
Cable Azul: Primer pulso gira hacia adelante
AR2746
