Inversor de frecuencia Weg Cfw500 trifásico 125cv 180a

Descripción

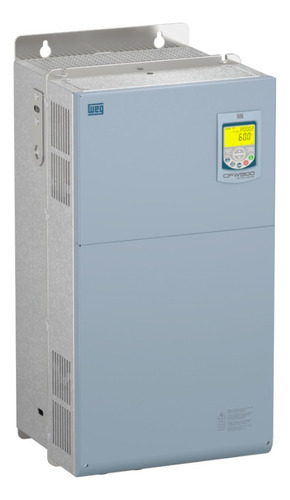

Inversor de frecuencia Weg CFW500 trifásico 125CV 380V 180A G2

Desarrollados para proporcionar un alto rendimiento, lo que permite un arranque y una parada suaves del motor, los variadores de frecuencia Weg CFW500 ofrecen un alto rendimiento, facilidad de instalación y manejo, una excelente relación costo-beneficio y ahorro de energía, incluida la opción de instalar el módulo de seguridad CFW500-SFY2 para los modelos de inversores de segunda generación.
Perfecto para quienes buscan tecnología y eficiencia.
La conectividad en sus manos está con los inversores Weg.

Aplicaciones: extrusoras, cintas transportadoras, mesas de rodillos, ventiladores, extractores, bombas centrífugas, granuladoras, paletizadoras, máquinas de corte y soldadura, secadoras, hornos rotativos, bombas dosificadoras de procesos, agitadores, mezcladores, filtros rotativos, bobinadoras y desbobinadoras.

Características técnicas:

SKU: 15180488
Modelo: CFW500G0180T4NB20C3G2

Número de fases de entrada: trifásico
Número de fases de salida: trifásico
Potencia: 125 CV
Corriente de salida nominal: 180 A
Tensión de alimentación: 380 Vca
Configuración: frenado no incluido
Filtro RFI: con filtro (categoría C3)
IHM: con IHM

voltaje/frecuencia/potencia (ND) /potencia (HD):
380 V/50 Hz/125 CV (ND) /100 CV (HD)
380 V/60 Hz/125 CV (ND) /100 CV (HD)
400 V/50 Hz/ 125 CV (ND) /100 CV (HD)
400 V/60 Hz/125 CV (ND) /100 CV (HD)
440 V/50 Hz/150 CV (ND) /100 CV (HD)
440 V/60 Hz/150 CV (ND) /100 CV (HD)
460 V/60 Hz/150 CV (ND) /125 CV (HD)
480 V/60 Hz/150 CV (HD) /125 CV (HD))

Grado de protección: IP20

Entradas analógicas
Cantidad (estándar): 1
Niveles: 0 a 10 V, 0 a 20 mA y 4 a 20 mA
Tensión Impedancia de entrada: 100 kOhms
Impedancia de entrada de corriente: 500 ohmios
Función: programable
Voltaje máximo permitido: 30 Vcc

Entradas digitales
Cantidad (estándar): 4
Activación: bajo y alto activo
Nivel mínimo máximo (PNP): 5 V (bajo) y 15 V (alto)
Nivel alto mínimo (PNP): 9 V (bajo) y 20 V (alto)
Corriente de entrada: 4,5 mA
Corriente máxima de entrada: 5,5 mA
Función: programable
Voltaje máximo aceptado: 30 Vcc

Salidas analógicas:
Cantidad (estándar): 1
Niveles: 0 a 10 V, 0 a 20 mA y 4 a 20 mA
RL para salida de voltaje: 10 kOhmios
RL para salida de corriente: 500 ohmios
Función: programable

Salidas digitales:
Cantidad (estándar) y tipo: 1 relé NA/NF y 1 transistor
Tensión máxima: 240 Vac y 24 VDC
Corriente máxima: 0,5 A y 150 mA
Función: programable

Comunicación
- Modbus-RTU (con accesorio: cualquier módulo enchufable)
- Modbus/TCP (con accesorio CFW500-CEMBTCP)
- Profibus DP (con accesorio: CFW500-CPDP)
- Profibus DPV1 (con accesorio: CFW500-CPDP)
- Profinet (con accesorio CFW500-CEPN-IO)
- CANopen (con accesorio: CFW500-CCAN)
- DeviceNet (con accesorio: CFW500-CCAN)
- EtherNet/IP (con accesorio CFW500-CETH-IP)

Protecciones disponibles
- Sobcorriente/fase corta- fase en la salida
- Sobrecorriente/cortocircuito de conexión a tierra en la salida
- Subtensión o sobretensión en la alimentación
- Sobretemperatura del disipador de calor
- Sobrecarga del motor
- Sobrecarga en los módulos IGBT
- Fallo/alarma externa
- Error de programación

Generación: Generación G2
Módulo de control (accesorios): estándar (CFW500-IOS)

Dimensiones del producto:
Tamaño: G
Altura: 675 mm
Ancho: 335,3 mm
Profundidad: 314 mm
Peso: 52 kg
