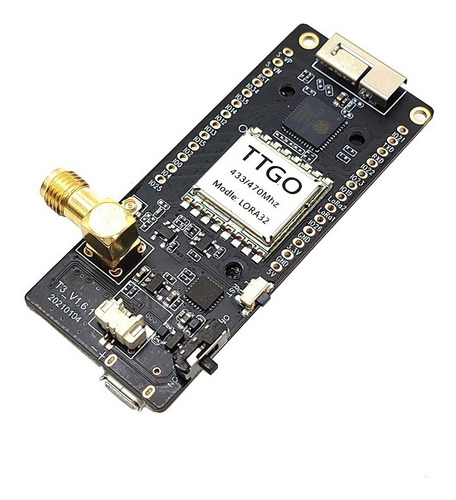

Lilygo Ttgo Lora32 Esp32 433 Mhz V1.6.1

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

I N F O R M A C I Ó N

Es una tarjeta de desarrollo basada en ESP32 que incorpora un módulo LoRa32 433 / 470 Mhz que permite transmitir de forma bidireccional datos a grandes distancias. También incluye un Display OLED de 128×64 píxeles (SSD1306 dirección I2C 0x3C) y cuenta con interfaz para carga de baterías de litio. Dispone de un conector microUSB para alimentación y programación directamente desde el IDE de Arduino o con Micropython.

Esta tarjeta es ideal para desarrollar sistemas enfocados al internet de las cosas “IOT” y para la transmisión de datos mediante LoRa, permitiendo controlar sensores y actuadores. Está diseñada para desplegar información al usuario mediante la pantalla OLED integrada, evitando el cableado típico al integrar un display en los proyectos.

E S P E C I F I C A C I Ó N E S
T É C N I C A S

Modelo: TTGO LoRa32 433 Mhz V1.6.1
Incluye:
- 1 x Cable para batería
- 2 x Tiras Header macho
- 1 x Antena
Voltaje de alimentación MicroUsb: 5V/1A
Interruptor de encendido
Conector IPX / IPEX para antena SMA
Conector con rosca para antena SMA
Chip USB a Serial: CH9102F
Rango de temperatura: -40 °C a + 85 °C
Dimensiones: 64.47 x 27mm x 8.54mm

Interfaz de carga y descarga de batería de litio
* Conector de batería: JST 1.25mm 2 pines
* Corriente máxima de carga: 500 mA

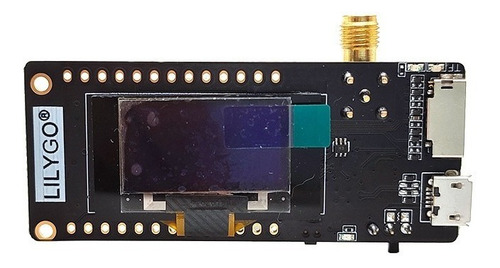

Pantalla
* Display OLED
* Tamaño: 0.96 pulgadas
* Resolución: 128×64 píxeles
* Controlador: SSD1306 dirección I2C 0x3C

Lora32
* Frecuencia de funcionamiento: 433Mhz
* Potencia de transmisión: + 20dBm
* Sensibilidad de recepción:
*** -139dBm @ LoRa y 62.5Khz y SF = 12 y 146bps
*** -136dBm @ LoRa y 125Khz y SF = 12 y 293bps
*** -118dBm @ LoRa y 125Khz y SF = 6 y 9380bps
*** -123dBm@FSK&5Khz&1.2Kbps
* Error de frecuencia: +/- 15 KHz
* Espacio FIFO: 64 bytes
* Velocidad de datos:
*** 1.2K~300Kbps@FSK
*** 0.018K~37.5Kbps@LoRa
* Modo de modulación: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
* Forma de interfaz: SPI
* Corriente de sueño:
*** 0.2uA@SLEEP
*** 1.5uA@IDLE
* Función RSSI digital
* Corrección automática de frecuencia
* Control de ganancia automática
* Manejador de paquetes de datos altamente configurable
* Pines: 26(DI0 / IO0), 23(IRQ / RESET), 18(NSS / SE), 5(SCK), 27(MOSI / SDI), 19(MISO / SDO)

ESP32
* ESPchip: ESP32 PICO-D4
* Flash: 4MB

Wifi:
* Protocolo: 802.11 b / g / n (802.11n, velocidad de hasta 150 Mbps)
* Rango de frecuencia: 2,4 GHz ~ 2,5 GHz

Bluetooth:
* Protocolo: Cumple con el estándar bluetooth v4.2 BR / EDR y BLE
* Frecuencia de radio: Con receptor NZIF de sensibilidad de -97dBm, emisor AFH de clase 1, clase 2 y clase 3
* Frecuencia de audio: Frecuencia de audio CVSD y SBC
