Modulo Relevador 2 Canales 12v 30a Rele Optoacoplado Arduino
Lo que tienes que saber de este producto
- Microcontrolador: L298.
- Voltaje de funcionamiento: 12V.
- Frecuencia del reloj: 1MHz.
- Capacidad de la memoria flash 1KB.
- Capacidad SRAM: 1KB.
- Capacidad EEPROM: 1KB.
Características del producto
Características principales
Marca | Forestronics |
|---|---|
Modelo | Relevador 2 CH 12V 30A |
Otros
Microcontrolador | L298 |
|---|---|
Voltaje de funcionamiento | 12V |
Frecuencia del reloj | 1 MHz |
Capacidad de la memoria flash | 1 KB |
Capacidad SRAM | 1 KB |
Capacidad de EEPROM | 1 KB |
Largo x Ancho x Altura | 7 cm x 7 cm x 2.5 cm |
Peso | 100 g |
Cantidad de entradas análogas | 2 |
Cantidad de pines digitales de entrada y salida | 4 |
Incluye cable USB | No |
Descripción

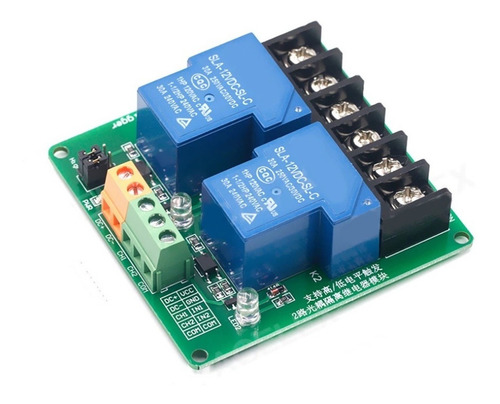

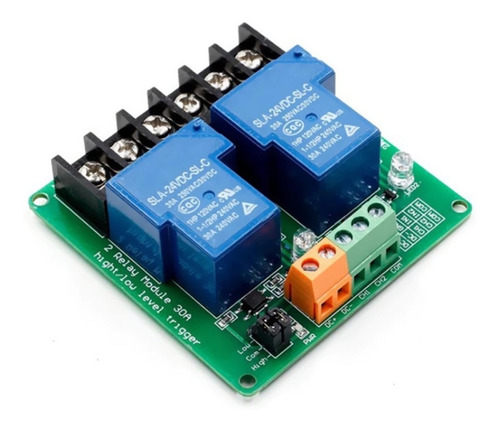

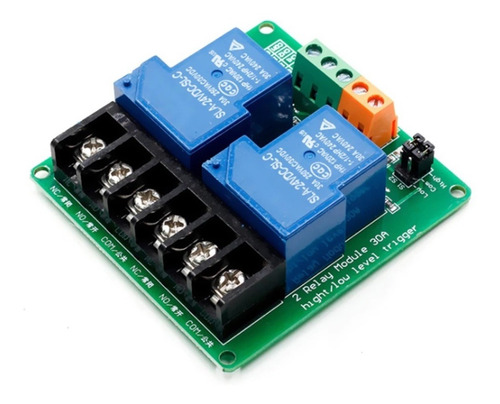

Módulo Relevador 2 Canales 12V 30A Rele Optoacoplado
El módulo relevador de 12V 30A de dos canales cuenta con optoacoplador integrado para proteger tu etapa de control y una etapa acondicionadora de señal de disparo (Trigger).
Este módulo permite controlar motores eléctricos, válvulas electrónicas, resistencias y más dispositivos.
Rangos de voltaje Trigger:
Low level trigger: 0-5V el relé estará ON, 6-12V el relé estará OFF.
High level trigger: 6-12VDC el relé estará ON, 0-5.5VDC el relé estará OFF.
INCLUYE:
- Módulo Relevador Optoacoplador de 2 canales.
CARACTERÍSTICAS:
- Relevador 12V y 30A de 2 canales.
- Carga máxima: CA 250V/30A, CC 30V/30A.
- Optoacoplador SMD.
- Trigger de nivel alto y bajo.
- Salidas normalmente abierto (NO) y normalmente cerrado (NC).
- LEDs indicadores.
- 4 Barrenos para anclaje de 3.1mm de diámetro.
- Dimensiones: 72x72x22mm.

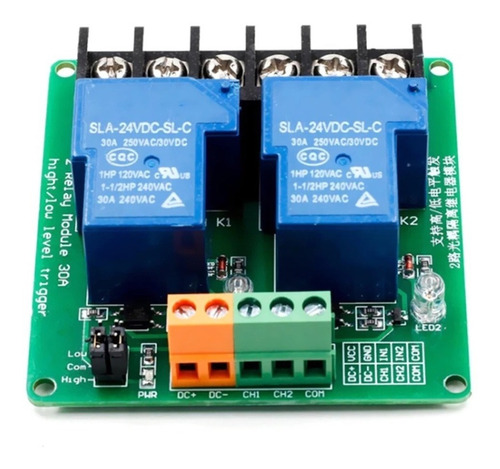

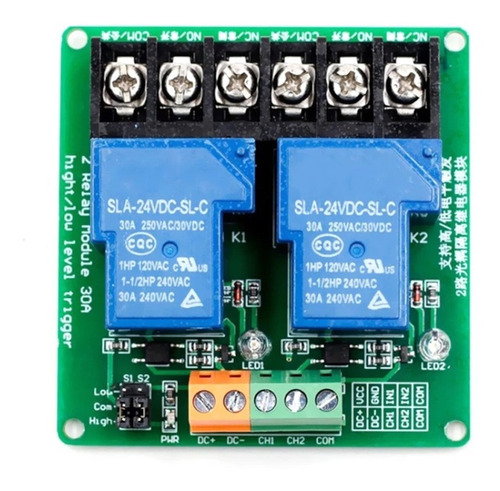

DESCRIPCIÓN DE TERMINALES:
- DC +: Terminal positiva de la fuente de alimentación.
- DC-: Terminal negativa de fuente de alimentación.
- IN: terminal de disparo de señal (el voltaje de disparo debe de ser igual o menor al voltaje de la fuente de alimentación).
- Pines selectores de modo de disparo de nivel alto/bajo.
- NC : Terminal de Relé normalmente cerrado.
- COM: Terminal de Relé común.
- NO: Terminal de Relé normalmente abierto.
