Plc Control Card + Libro Plc + Cursos

Descripción

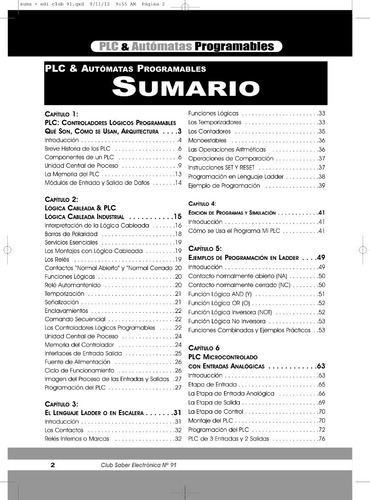

Libro CLUBSE No. 91. Autómatas Programables PLC
SE PUEDE ENVIAR FISICO O POR DESCARGA SEGUN DISPONIBILIDAD DE STOCK

CAPITULO 1: PLC: Controladores Lógicos Programables ¿Qué son?, ¿Cómo se Usan?, Arquitectura.
CAPITULO 2: Lógica Cableada y PLC, Lógica Cableada Industrial.
CAPITULO 3: El Lenguaje Ladder o Escalera.
CAPITULO 4: Edición de Programas y Simulación.
CAPITULO 5: Ejemplos de Programación en Ladder.
CAPITULO 6: PLC Microcontrolador con Entradas Analógicas.

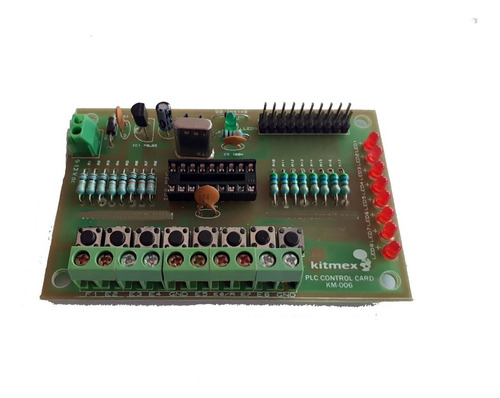

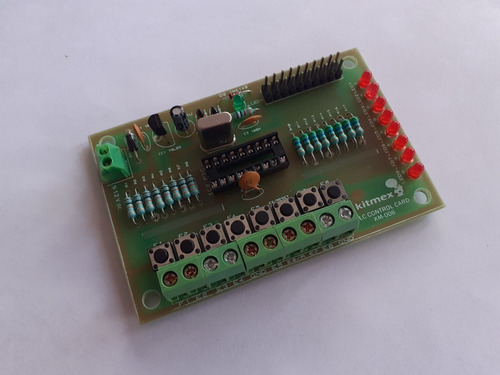

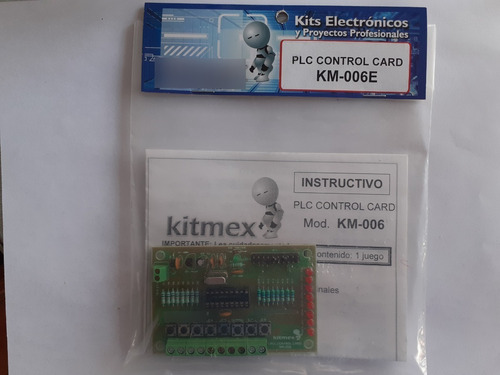

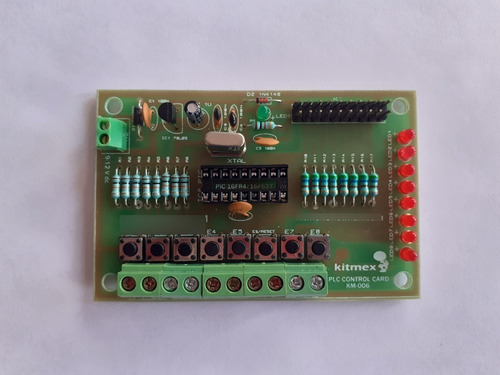

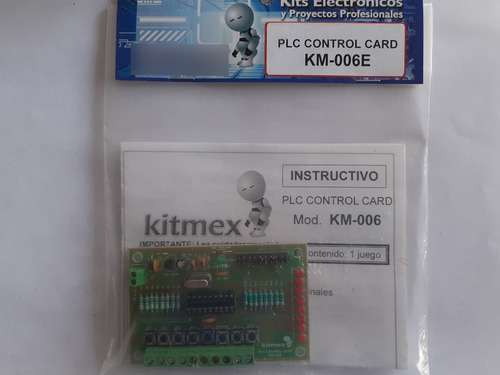

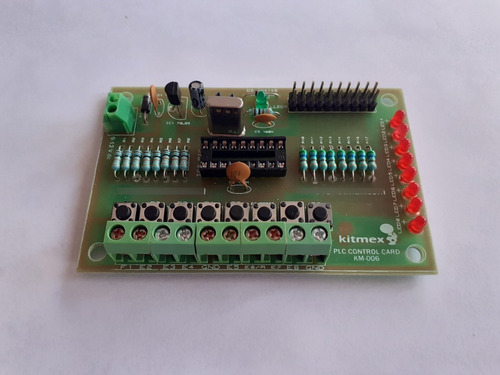

PLC CONTROL CARD KM-006E

Características:
- Tarjeta de control para PIC's de 18 Terminales.
- 8 Entradas Disponibles.
- 8 Salidas Disponibles.
- Compatible con PIC16f/84/627/88 (Microcontrolador NO INCLUIDO).
- Control de Potencia con KM-007
https://articulo.mercadolibre.com.mx/MLM-1578987902-libro-plc-automatas-programables-plc-output-card-armable-_JM

Descripción del Circuito.

Utiliza la tarjeta PLC control card como un PLC y controla cualquier proceso, solo necesitas programar tu microcontrolador PIC (no incluido) y listo, viene configurada para utilidar 8 entradas y 8 salidas y es compatible con la tarjeta KM-007 para tener todo el alcance de un PLC. Excelente para prácticas con microcontroladores PIC's ya que cuenta con leds para monitorear las salidas y microswitch para simular entradas.

Funcionamiento:

El PLC control KM-006 se alimenta de 9 a 12 volts independiente o puede usarse el voltaje de la tarjeta KM-007. Esta tarjeta puede utilizarse como entrenador o probar tus programas en PIC's o utilizarla como PLC.

En las 8 entradas de control puedes utilizar switches o sensores on / off como señales de entrada, cuenta con push switch conectados en paralelo para simular la señal de entrada sin necesidad de conectar ningún switch mientras haces pruebas.

Con las 8 salidas disponibles puedes controlar por medio de tu programa cualquier proceso que desees ya que con la tarjeta KM-007 con salidas a relevador te servirá de interface para tus circuitos de potencia hasta 220 Volts 7 Amps.

La configuración del circuito permite utilizar pics de 18 terminales como el 16F84, el 16F627, 16F628, incluso el 16F88 con lo que podrás realizar proyectos de conversión A/D, solo es necesario quitar o modificar las resistencias de pull up asociadas a las entradas que se requieran utilizar como análogas.

https://articulo.mercadolibre.com.mx/MLM-1578987902-libro-plc-automatas-programables-plc-output-card-armable-_JM

Sin garantía
