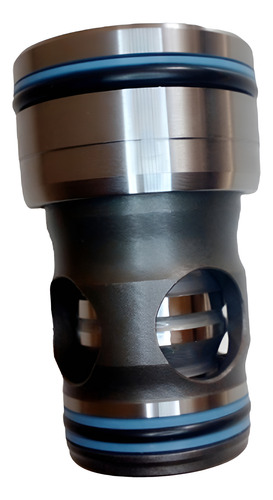

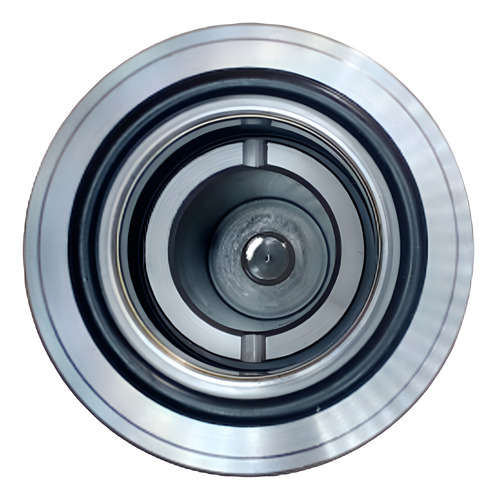

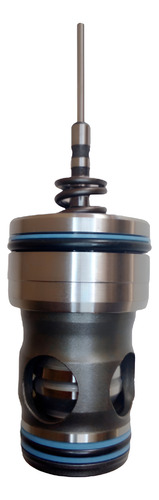

Rexroth Válvula de Cartucho R900912573 LC 16 A40D7X/


Medios adecuados: Aceite
Marca: Bosch Rexroth
País / Región de fabricación: Alemania
Modelo: R900912573 LC 16 A40D7X /

Descripción del producto
Las válvulas de cartucho de 2 vías son elementos que han sido diseñados para un diseño de bloque compacto. La sección de potencia con conexiones A y B se instala en el bloque de control en un orificio de recepción estandarizado según ISO 7368 y se cierra con una tapa. En la mayoría de los casos, la cubierta también es la conexión desde el lado de control de la sección de potencia a las válvulas de control piloto.

Mediante el control con las respectivas válvulas de control piloto, la sección de potencia se puede aplicar para las funciones de presión, direccional y del acelerador o una combinación de estas funciones. Se obtienen soluciones particularmente eficientes mediante el ajuste del tamaño a varios flujos de las vías individuales de un actuador. La aplicación de secciones de potencia de elementos para múltiples funciones es muy rentable.

Las válvulas de cartucho de 2 vías generalmente constan de una tapa de control (1) y un kit de instalación (2). La cubierta de control contiene los orificios de control y, opcionalmente, una función de limitación de carrera, una válvula de asiento direccional controlada hidráulicamente o una válvula de vaivén según la función general requerida. Además, se pueden instalar válvulas direccionales de asiento o de carrete operadas eléctricamente en una cubierta de control. El kit de instalación consta de casquillo (3), anillo (4) (solo hasta NG32), asiento de válvula (5), opcionalmente con punta de amortiguación (6) o sin punta de amortiguación (7) y resorte de cierre (8).

La función de las válvulas de cartucho de 2 vías depende de la presión. De esta manera, se realizan tres áreas presurizadas cruciales para la función. A1, A2, A3. El área en el asiento de la válvula A1 se observa como 100%. Dependiendo de la versión, el área del anillo A2 realizada por nivelación es del 7% o 50% del área A1. La relación de área A1: A2 es respectivamente 14.3: 1 o 2: 1. El área A3 es idéntica a la suma de las áreas A1 + A2. Debido a las diferentes relaciones de área A1: A2 y las diferentes áreas anulares resultantes (A2), el área A3 es una vez 107% y otra vez 150% del área A1 en el asiento, que se observa como 100%.

En general, se aplica lo siguiente:

Las áreas A1 y A2 son efectivas en dirección de apertura. La zona A3 y el muelle actúan en la dirección de cierre. La dirección de acción de la fuerza resultante de las fuerzas de apertura y cierre determina la posición del carrete de la válvula de cartucho de 2 vías.

Las válvulas de cartucho de 2 vías se pueden pasar de A a B o de B a A. Presurización del área A3 mediante descarga de aceite piloto del canal B o suministro de aceite piloto externo, el canal A está bloqueado sin fugas.
