Variador Inversor Yaskawa V1000 Cimr-vc4a0004baa

Descripción

Serie V1000

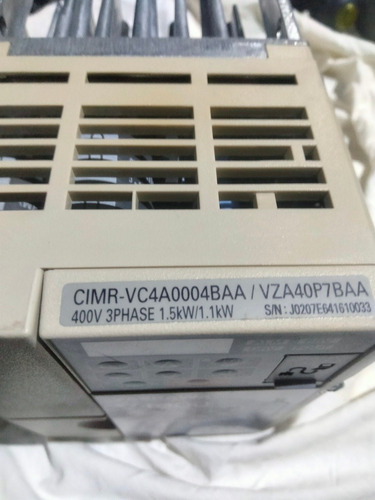

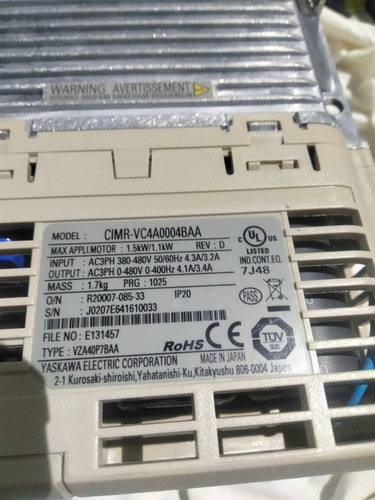

CIMR-VC4A0004BAA

Perspectiva general

Yaskawa V1000 es un variador de uso general que cubre las demandas de un amplio campo de aplicaciones como la funcionalidad de vectorial de lazo abierto y el uso de motor PM sin realimentación

Frenado de alto flujo para reducir el tiempo de frenado en un 50%

Autoajuste en línea para optimizar el rendimiento del motor a velocidad baja

Control vectorial de lazo abierto para operación con motor PM

Entradas de deshabilitación segura para STO (siglas en inglés de desconexión segura de par)


Detalles técnicos

POTENCIA DE ENTRADA

400 V

INTENSIDAD NOMINAL DE SALIDA (HD)

3,4 A

INTENSIDAD NOMINAL DE SALIDA (ND)

4,1 A

OVERLOAD TOLERANCE (ND)

120% for 60 s

OVERLOAD TOLERANCE (HD)

150% for 60 s

INTENSIDAD SALIDA MOTOR MÁX. (HD)

1,1 kW

INTENSIDAD SALIDA MOTOR MÁX. (ND)

1,5 kW

POTENCIA DE ENTRADA DE LAS FASES

3 fases

FILTRO EMC

x Nº

TIPO DE MOTOR

Permanent magnet motor, Induction motor

CUMPLIMIENTO DE ESTÁNDARES

cUL, CE, RoHS, UL, UKCA

TEMPERATURA AMBIENTE (MÍN.)

-10 °C

TEMPERATURA AMBIENTE (MÁX.)

50 °C

HUMEDAD MÁX. (SIN CONDENSACIÓN)

95 %

ALTITUD MÁX. (SIN DESCLASIFICACIÓN)

1.000 m

ALTITUD MÁX. (CON DESCLASIFICACIÓN)

3.000 m

ALTURA

128 mm

ANCHO

108 mm

PROFUNDIDAD

137,5 mm

PESO

1,7 kg

COOLING METHOD

Coldplate, Air cooling

ENVOLVENTE

IP20/UL Open Type

ESPECIFICACIONES MEDIOAMBIENTALES

Standard

ANALOG INPUT

2

ANALOG OUTPUT

1

DIGITAL INPUT

6

DIGITAL OUTPUT

3

SAFETY LEVEL

SIL2

PERFORMANCE LEVEL

PL d

TORQUE CONTROL

Not available

TRANSISTOR DE FRENADO

External

MOTOR THERMAL PROTECTION

Standard

MAX OUTPUT FREQUENCY

400 Hz
