10 Pzas Amplificador Operacional Lm358 Integrado
IVA incluido
Lo que tienes que saber de este producto
- Unidades por pack: 1
- Cuenta con 10 transitores.
- Posee 8 pins.
- Rango de temperatura de funcionamiento: 0°C mínima ~ 70°C máxima.
- Temperatura máxima de funcionamiento de 70°C.
- Temperatura mínima de funcionamiento de 0°C.
- Entrada de voltaje de 3V ~ 32V.
- Entrada de voltaje mínima de 3V.
- Entrada de voltaje máxima de 32V.
- Salida de voltaje de 3.3V ~ 27V.
- Salida de voltaje mínima de 3.3V.
- Salida de voltaje máxima de 27V.
Quienes vieron este producto también compraron
Características del producto
Características principales
Marca | UNIT Electronics |
|---|---|
Modelo | LM358 |
Tipo de circuito | Amplificador operacional |
Número de parte del dispositivo | LM358N |
Fabricante | STMicroelectronics |
Otros
Largo x Ancho | 9.81 mm x 6.35 mm |
|---|---|
Voltaje mínimo de entrada - Voltaje máximo de entrada | 3V - 32V |
Voltaje mínimo de salida - Voltaje máximo de salida | 3.3V - 27V |
Cantidad de transistores | 10 |
Cantidad de pines | 8 |
Temperatura máxima de funcionamiento | 70 °C |
Temperatura mínima de funcionamiento | 0 °C |
Descripción
INFORMACIÓN

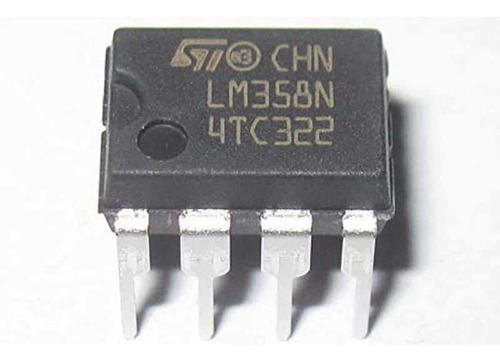

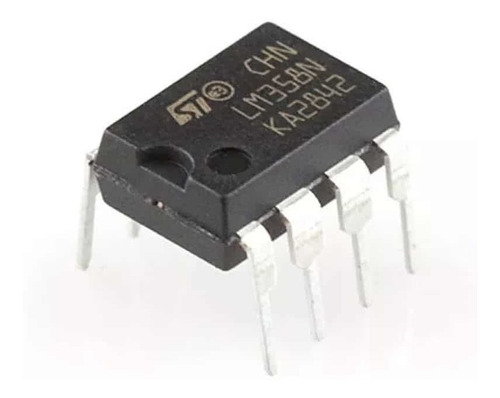

¿LM358N qué es? El amplificador LM358N es un circuito integrado (CI) de 8 pines que internamente está construido por dos amplificadores operacionales independientes de alta ganancia con compensación de frecuencia interna, diseñado específicamente para operar mediante una única fuente de alimentación en un amplio rango de voltaje. También es posible su funcionamiento a partir de fuentes de alimentación divididas y la poca pérdida de corriente de alimentación es independiente de la magnitud del voltaje de alimentación.
¿LM358N para qué sirve? El LM358N es un amplificador operacional diseñado para usos generales, tales como amplificadores, filtros de paso alto y bajo, filtros de paso de banda en frecuencia muy baja y sumadores analógicos. Siendo compensado internamente, puede ser configurado como un tampón con una ganancia de 1. Usualmente se usa como acondicionador de señales provenientes de transductores o sensores, como micrófonos, sondas de temperatura, etc.
¿LM358N cómo funciona? El LM358N está diseñado para funcionar con una sola fuente de alimentación de CC que varía desde un mínimo de 3 V hasta un máximo de 32 V, incluso si normalmente se instala en niveles entre 5 V y 15 V. Aunque la mayoría de los circuitos integrados que contienen operaciones necesitan dos fuentes de alimentación, una positiva y otra negativa, el LM358N solo se puede conectar a la fuente de alimentación positiva mientras la fuente de alimentación negativa se reemplaza por tierra. Sin embargo, dependiendo de los requisitos, la fuente de alimentación negativa también se puede introducir conectando el pin llamado tierra de una fuente de alimentación. En el régimen de doble alimentación, el rango de voltaje es +/- 1.5 ÷ 16 V.
CARACTERÍSTICAS Y ESPECIFICACIONES TÉCNICAS
Voltaje de alimentación: 3 @ 32 volts
Voltaje offset de entrada: 7mV
Corriente de salida por canal: 30 mA
Corriente de suministro operativa: 350 uA
Tipo: Amplificador Operacional
Matrícula: LM358N
Encapsulado: PDIP-8
Pines: 8 pines
Altura: 4.57 mm
Longitud: 9.81 mm
Ancho: 6.35 mm
Peso de la unidad: 0.5 g
Velocidad de precisión: 0.3 V/us
Ganancia de voltaje: 100 dB
Proporción de rechazo de modo común (CMRR): 65 dB a 80 dB
Número de canales: 2 canales
Frecuencia de ancho de banda (GBP): 700 KHz
Temperatura de trabajo: 0 @ 70 °C
