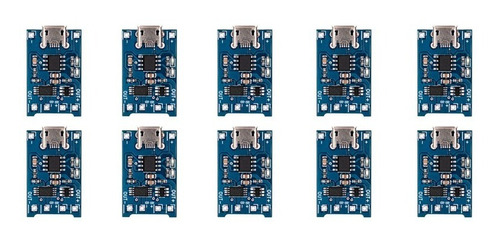

10 Pzas Tp4056 Cargador De Baterias 5v 1a Protección Dual

Descripción

I N F O R M A C I Ó N

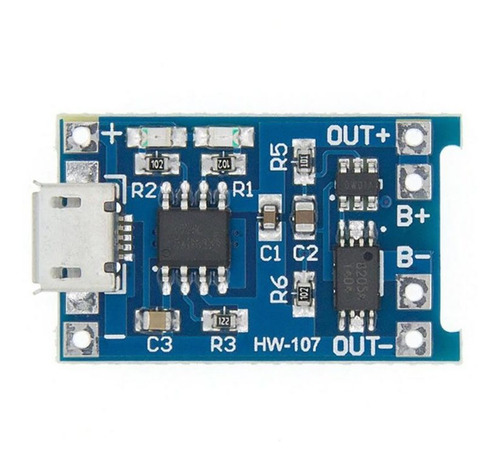

La PCB (tp4056) está fabricada de resina de fibra de vidrio reforzada, cerámica, plástico, entre otros. El módulo está integrado por los siguientes componentes: circuito integrado tp4056, chip de protección dw01, mosfet 8205, un puerto micro-usb e indicadores de luz para el proceso de carga y carga completada.

El componente principal del módulo es el circuito integrado tp4056, encargado de regular y controlar la tensión y la corriente que llega a la celda de litio. El módulo es un cargador lineal completo de corriente constante / voltaje constante para una sola celda (baterías de iones de litio).

¿Cuál es su funcionamiento? Consiste en alimentarlo a 5 volts en su entrada, el cual en su salida entregará un voltaje de carga de 4.2 V con una corriente de carga de 1 A. Si el valor de la corriente del adaptador es muy baja, el tp4056 indica que necesita más corriente encendiendo y apagando el módulo.

Cuando la tensión de la batería cae por debajo de 2.4 volts, el chip de protección desconectará la carga para proteger la batería, así como también en sobre tensión y en polaridad inversa.

¿Para qué sirve el TP4056?

Sirve para cargar baterías de una celda (1S) ya sea de Litio o LiPo, su corriente de carga es de hasta 1 A, con voltaje de carga de 4.2 V. Es utilizado para crear un cargador de baterías, ideal para diferentes proyectos de electrónica que necesiten un sistema de carga con voltaje de salida.

E S P E C I F I C A C I Ó N E S T É C N I C A S

Tipo: Cargador de Baterías Litio / LiPo con Protección Dual
Modelo: UNIT TP4056 V1.0
Voltaje de entrada VIN (MicroUSB): 5V DC
Voltaje de entrada Máx. en terminales VIN (+ y -): 8V
Corriente de carga ajustable: 1 A
Voltaje de carga: 4.2 VDC
Precisión de carga: 1.5 %
Corriente de protección contra sobre corriente: 3 A
Voltaje de umbral de carga lenta: 2.9 V
Voltaje de Histéresis de carga lenta: 80 mV
Led indicador: Rojo (Cargando) y Verde (Carga completa)
Conector: Micro USB
Temperatura de funcionamiento: -40°C a +85°C
Polaridad inversa: NO
Tamaño: 25 x 19 x 10 mm
Módulo de carga lineal
Peso: 2 g

Pines:
* Voltaje de entrada VIN
*** MicroUSB
*** Terminales: VIN + / VIN –

* Voltaje de salida VOUT:
*** Terminales: VOUT + / VOUT –

* Conexión de batería
*** Terminales: B+ / B-
