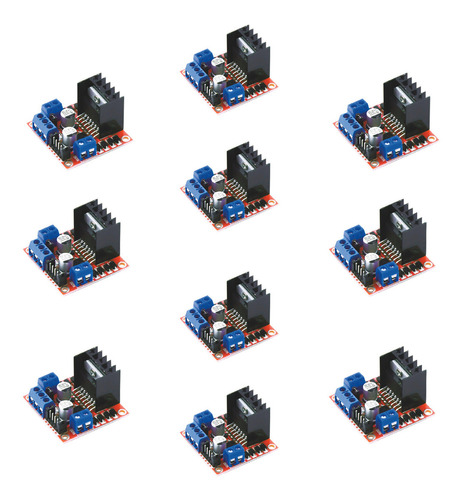

10pz Puente H L298n Motor Driver Arduino Pic Raspberry

Descripción

INFORMACIÓN
El Driver L298N Motor a pasos posee dos puentes H que permiten controlar 2 motores DC o un motor paso a paso bipolar/unipolar. Tiene integrado un regulador de voltaje de 5 volts encargado de alimentar la parte lógica del L298N, el uso de este regulador se hace a través de un jumper y se puede usar para alimentar la etapa de control.

El módulo es útil para controlar motores hasta 2A controlando el sentido de giro y velocidad mediante señales TTL que se pueden obtener de microcontroladores y tarjetas de desarrollo como Arduino, Raspberry Pi y Launchpads de Texas Instruments.

El L298N se compone de dos canales de control de motor, cada uno capaz de controlar un motor DC independiente. Cada canal tiene dos entradas de control: una para el sentido de giro del motor y otra para la velocidad. Estas entradas se controlan mediante señales digitales, lo que significa que pueden ser fácilmente controladas por un microcontrolador o una placa de desarrollo como Arduino.

Además de controlar los motores DC, el L298N también tiene la capacidad de protegerse a sí mismo y a los motores contra sobrecorrientes y sobrecalentamientos. Esto lo convierte en una opción ideal para proyectos que involucren motores DC de alta potencia.

ESPECIFICACIONES Y CARACTERÍSTICAS
Chip: L298N
Voltaje:
De alimentación: 5 V
Lógico: 5 V
Operación: 5 V a 35 V
Consumo de corriente digital: 0 a 36 mA
Capacidad de corriente: 2A (picos de hasta 3A)
Potencia máxima: 25 Watts
Canales: 2 (soporta 2 motores DC o 1 motor paso a paso)
Dimensiones: 43mm x 43 mm x 27mm
Peso: 28 g
