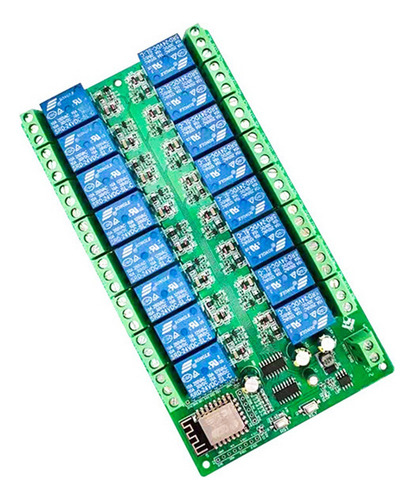

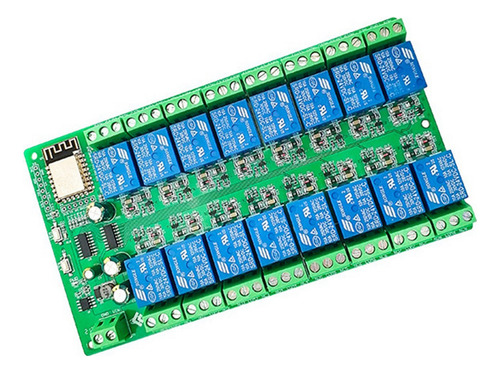

2 Módulos De Relé Esp8266 Wifi De 16 Canales Esp-12f Develop

Descripción

Hello!
Placa de módulo WiFi esp-12f madura y estable, flash de 4 Mbytes de gran capacidad. El puerto
I/O y el puerto de descarga de programas UART del módulo WiFi están diseñados para facilitar el desarrollo secundario. El
modo de fuente de alimentación admite DC12 v. El botón de
reinicio RST y un botón programable para el módulo WiFi integrado.
ESP-12f admite el uso de Eclipse/para Arduino LDE y otras herramientas de desarrollo, y proporciona programas de referencia para el entorno de desarrollo Arduino. Relé de

24 V/10 a, señal de interruptor de salida, adecuado para controlar la carga cuya la tensión de trabajo está dentro de AC 250 V/30 V. El
indicador de alimentación de la placa, el indicador de relé y un módulo con LED.
Dos cajas registradoras de cambios 74HC595 controlan el interruptor del relé.
El relé de 16 vías está controlado por dos cascadas 74HC595, por lo que se necesita el programa de control correspondiente de 595 para abrir y cerrar el relé. Se ha proporcionado el programa de referencia.
Puerto de grabación y escritura: GND, Rx, TX y 3,3 V del esp8266 están conectados respectivamente con GND, TX, RX y 3,3 V del módulo de puerto serie TTL externo. El IO0 debe estar conectado con GND durante la descarga y, a continuación, desconectar el IO0 y el GND después de la descarga.
Terminal de salida de relé
: NC: normalmente de extremo cerrado, el relé se cortocircuita con com antes de cerrarse y se suspende después del cierre; COM
: extremo común. No: arranque normal, el relé se suspende antes de cerrarse y se cortocircuita con com después del cierre.
Color: verde
Material: plástico

Contenido del paquete:
2 placas de desarrollo
