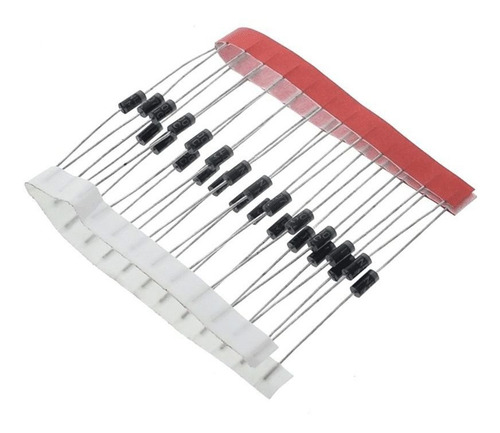

20 Pzs Diodo Rectificador 1n4001 4001

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

INFORMACIÓN

¿Qué es? El diodo 1N4001 es un componente electrónico semiconductor, fabricado de silicio, cuya función principal es permitir la circulación de la corriente en un solo sentido.

¿Quién inventó el diodo? John Ambrose Fleming fue un físico e ingeniero eléctrico británico que realizó el descubrimiento en el año de 1904. Es considerado uno de los pioneros de la electrónica. La palabra diodo del vocablo griego se traduce como pasaje angosto. Es considerado un semiconductor debido a que solo permite la circulación de flujo de electrones en una única dirección. Consta de dos terminales: un ánodo (positivo) y cátodo (negativo).

Una manera de saber cuándo un diodo está en cortocircuito es probando con el multímetro ambas direcciones, dando una lectura de caída de tensión de 0 V a 0.4 V.

Cuando un diodo se encuentra abierto, no permite la circulación de energía eléctrica en ambos sentidos. El multímetro mostrará OL (circuito abierto) en las dos direcciones.

¿Cuál es su funcionamiento? Consiste en permitir el flujo de energía eléctrica en un solo sentido, comportándose de dos maneras:

Polarización directa: permitiendo el paso de la corriente eléctrica.
Polarización inversa: impidiendo el paso de la corriente eléctrica.

Se utilizan regularmente como rectificadores de señales, aplicándolo en fuentes de CA a CD.

Donde se utiliza el diodo:

Rectificadores de señal
Dobladores de voltaje
Protección en conmutación (Snubber)
Recortadores
Interruptor

ESPECIFICACIONES TÉCNICAS Y CARACTERÍSTICAS

Voltaje inverso pico repetitivo: 50 Volts
Voltaje de funcionamiento a 1 A: 1.1 Volts
Corriente de rectificación promedio: 1 Amp
Corriente pico no repetitiva en medio ciclo de onda senoidal (8.3 ms): 30 Amp
Disipación de potencia a 25 °C: 3 Watts
Rango de temperatura de la unión: -65 a 150 °C
Capacitancia total a 4 Volts, 1 MHz: 15 pF
Tipo de encapsulado: DO-41
Peso: 0.30 gramos (Aproximadamente)
