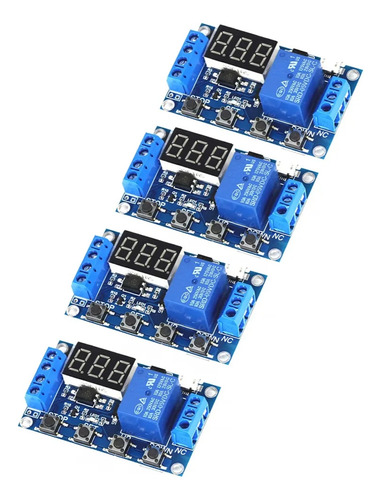

4 Pzs Kopira Temporizador Digital Timer 12v Programable Arduino Dc 6-30v Tarjeta De Relé Led Digital Circuito De Sincronización De Ciclos Interruptor Temporizador Retardo Módulo De Disparo Micro Usb

Descripción

4 Pzs Temporizador Digital Timer 12v Programable Arduino

1. Fuente de alimentación de amplio voltaje (6 ~ 30V) soporta micro USB 5.0V fuente de alimentación, fácil de usar;

2. La interfaz es clara y sencilla, potente, fácil de entender, satisfacer casi todas sus necesidades;

3. Hay una función de parada clave (tecla STOP), con protección de polaridad inversa, la polaridad inversa no se quema;

4. Aumentar el modo de suspensión, permite, sin ninguna operación dentro de 5 minutos, apagar el monitor automáticamente; cualquier tecla para despertar;


5. Puede establecer un diferentes parámetros OP, CL, LOP, que son independientes entre sí, se guardaron;

6. Todos los parámetros de configuración se guardan automáticamente apagado.

Parámetros del producto:
1: Tensión de funcionamiento: 6--30V apoyo micro USB 5.0V fuente de alimentación
2: La fuente de disparo: alta de disparo (3.0V-24V) de señal sin sistema de tierra común para mejorar la capacidad anti-jamming del sistema (también auto-cortocircuito de tierra común)
3: Capacidad de salida: Puede controlar la CC o CA dentro de 30v dentro de 220v
4: Corriente de reposo: 20mA Corriente de funcionamiento: 50mA
5: Rango de temporización: 0,1 segundos -999 minutos continuamente ajustable;
6: Disponibilidad: más de 10 millones de veces;
Temperatura de trabajo: -40-85 Celsius ;
Tamaño: 6.2 * 3.8 * 1.7cm
7: con aislamiento optoacoplador, mayor capacidad anti-jamming, placas de circuito de grado industrial, establecer los parámetros después de la memoria de fallo de alimentación para siempre.
Nota especial: Las salidas de relé son de contacto pasivo, salida sin carga para controlar un papel de línea apagada.

manual del producto:
Modo de funcionamiento:
P1: Después de la señal de disparo, el relé se gira OP tiempo, y luego desconectar; en el tiempo OP, de la siguiente manera
P1.1: Señal no válida disparada de nuevo
P1.2: Se vuelve a disparar la señal de sincronización
P1.3: La señal de reinicio se activa de nuevo, el relé se apaga, para el reloj;
P-2: a la señal de disparo, el relé después de tiempo fuera de CL, OP relé de tiempo de conducción, después de que el recuento ha terminado, desconecte el relé;
P3.1: Después de la señal de disparo para el relé se volvió OP tiempo, relé de tiempo CL, entonces el ciclo de funcionamiento, para señalar al relé apagado, detener el reloj una vez más dentro del bucle; ciclos (LOP) se puede ajustar;
P3.2: Después de la alimentación sin señal de disparo, el relé se gira OP tiempo, relé fuera de CL tiempo, el ciclo de la operación; ciclos (LOP) se puede ajustar;
P-4: función de retención de señal si hay una señal de disparo temporización se borra, el relé permanece encendido; cuando la señal desaparece, después de la sincronización OP relé de desconexión; período de temporizador, entonces hay una señal, la temporización se borra;
Ajuste de la temporización:
Después de ajustar los valores de los parámetros en la pantalla de selección de modo mediante una pulsación corta del botón STOP, seleccione el rango de tiempo;
XXX bits decimales, rango de temporización: 1 segundo a 999 segundos
XX.X punto decimal en diez, Rango de temporización: 0,1 segundos a 99,9 segundos
X.X.X. decimal a todo brillo, Rango de temporización: 1 minuto a 999 minutos
Por ejemplo, desea configurar OP es de 3,2 segundos, a continuación, mueva el punto decimal en diez, la pantalla digital 03.2
Parámetro Descripción: Tiempo OP, tiempo CL off, ciclos LOP (1-999 veces, «---» representa bucle infinito)
Estos parámetros son independientes entre sí, pero cada uno de estos parámetros de modo común, por ejemplo, P1.1 conjunto OP-tiempo es de 5 segundos, el usuario quiere cambiar a modo de P1.2, a continuación, introduzca P1.2 establecer los parámetros adecuados, OP Será de cinco segundos;
En la interfaz principal (pantalla 000) Pulse el botón SET se mostrará OP (CL, LOP) y el tiempo correspondiente XXX;
Si sólo el modo OP (como el modo P1.1, P1.2, P1.3) tiempo, a continuación, pulse el botón SET mostrará sólo el OP y el tiempo correspondiente;
Si el patrón tiene OP, CL, LOP (como el modo P3.1, P3.2) entonces pulse el botón SET OP y se mostrará el tiempo correspondiente, CL y se mostrará el tiempo correspondiente, LOP y se mostrará el número correspondiente;
¡En el modo de ajuste, los principales parámetros de la interfaz por una breve pulsación del botón SET puede ver fácilmente el modo actual establecido en, muy conveniente!

configuración de parámetros:
1. En primer lugar, determinar el modo de funcionamiento del relé;
2. El modo de funcionamiento del relé, en la interfaz principal (cuando el módulo está encendido, parpadea el modo de trabajo actual (P1.1 modo por defecto), a continuación, entrar en la interfaz principal) «pulsación larga del botón SET durante 2 segundos después de la liberación »para entrar en la pantalla de selección de modo pulsando los botones ARRIBA, ABAJO para seleccionar el modo que desea establecer (P1.1 ~ P-4);
3. Después de seleccionar el modo de ajustar (por ejemplo, P3.2) Pulse la tecla SET para ajustar los parámetros apropiados, entonces el parámetro a ajustar parpadea (OP-tiempo, CL tiempo de apagado, LOP ciclos ( «- - »representa bucle infinito)) por ARRIBA, ABAJO para ajustar el valor, el apoyo a largo pulse (rápido aumento o disminución) y pulse (aumentar o disminuir una unidad); ajustar el valor del parámetro por un corto pulse el botón STOP para seleccionar la posición del punto decimal, seleccione el rango de tiempo (tiempo correspondiente de 0. 1 segundos a 999 minutos); pulse brevemente la tecla sET para ajustar el siguiente parámetro del modo actual, el proceso anterior;
4. 4. Después de ajustar los parámetros del modo seleccionado, pulse el botón SET durante 2 segundos, el modo actual parpadeará y volverá a la pantalla principal.
