5 Modulo Relevador Relay 1 Canal 5v Rele Arduino

Descripción

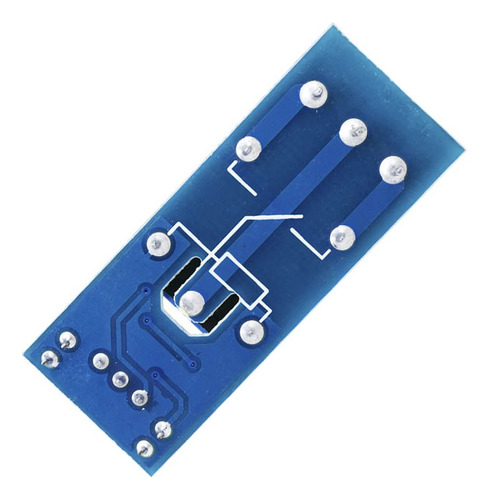

Módulo Relevador 5V disponible en 1 canal. Este módulo es ideal para controlar cargas tanto de AC como DC y puede ser controlado fácilmente con un microcontrolador MCU o con placas de Arduino y otras similares.

Estos relevadores son dispositivos electrónicos que permiten controlar dispositivos que trabajen máximo 250V /15A / 125V/10A AC y 30V/10A DC por medio de una señal de control de 5V, señalizando su activación por medio de un LED indicador en su PCB.

E S P E C I F I C A C I O N E S
T É C N I C A S

- Tipo: Modulo Relay
- Canales: 1 CH
- Relevador: SDR-05VDC-SL-C
- Color del PCB: Azul
- Voltaje de alimentación (VCC): 5V DC
- Corriente de disparo: 5mA
- Carga AC Máxima: 250V / 125V 10A
- Carga DC Máxima: 30V 10A
- Led indicador: Verde (ESTADO) y Rojo (PWR)
- Tiempo de acción: 10 ms / 5 ms
- Señal de control TTL (IN – Activación) para NO: 0V o LOW hasta 1.2V
- Señal de control TTL (IN – Desactivación) para NO: Min. 3.3V y Max. 5V
- Tamaño: 17mm x 43mm

Pines:
- IN: Pin de entrada para señal de control
- GND: Pin negativo fuente de alimentación
- VCC: Pin positivo para fuente de alimentación
- (NO o NA): Contacto normalmente abierto
- (COM): Contacto común del relé
- NC: Contacto normalmente cerrado
