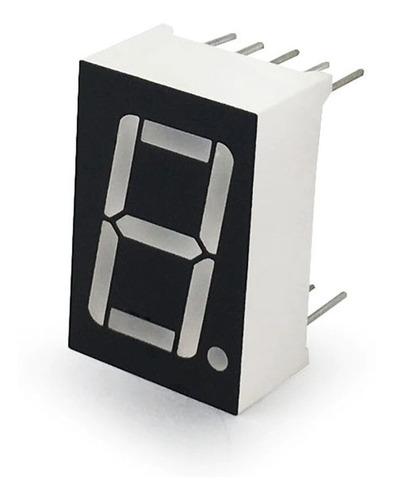

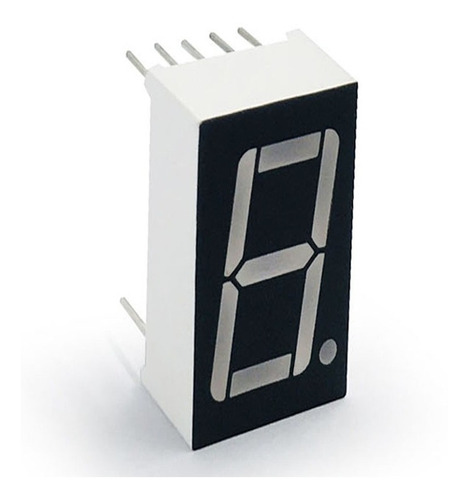

5 Piezas Display 7 Segmentos Rojo Anodo Comun

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

I N F O R M A C I Ó N

¿Qué es un display 7 segmentos rojo?
El display 7 Segmentos rojo es un dispositivo opto-electrónico que permite visualizar números del 0 al 9. Se utiliza para representar visualmente números y algunos caracteres. Este tipo de elemento es de salida digital, utilizado en dispositivos electrónicos de la década de los 70’s y 80’s. Hoy en día es muy utilizado en proyectos educativos para realizar prácticas de contadores o aplicación de reloj.

¿Cómo está formado el display de 7 segmentos?

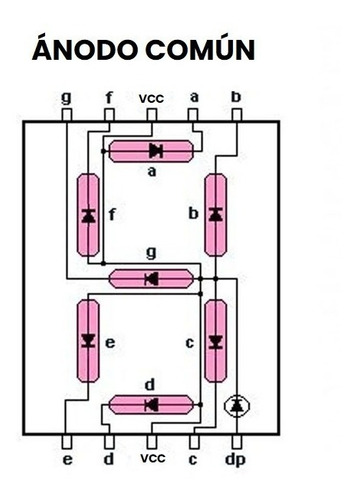

Los display de 7 segmentos están construidos con siete diodos LED y uno extra que representa un punto, requieren una corriente máxima. Por esta razón se deben colocar resistencias para limitar el paso de corriente.

E S P E C I F I C A C I Ó N E S
T É C N I C A S

Tipo de display: Ánodo
Voltaje en directo (Vf) típico: 2.2 V
Voltaje Max: 5V
Corriente por segmento Max: 40 mA
Corriente de operación por segmento: 30 mA
Vida: aprox. 10.000 horas.
Número de pines: 10
Color del diodo: Rojo
Color de la superficie frontal: negro
Dimensiones: 19 x 12.6 x 7.6 mm
