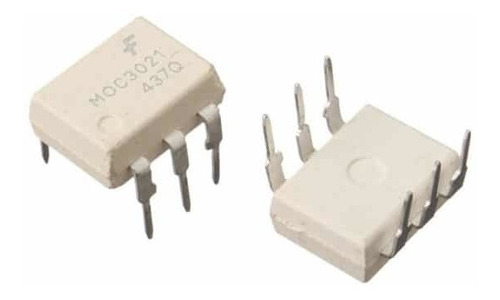

5 Pzas Moc3021 Optoacoplador Cdmx Electrónica

Descripción

INFORMACIÓN
¿Qué es?

Los MOC3021 son dispositivos triac ópticamente aislados. Estos dispositivos contienen un diodo emisor de infrarrojos de GaAs y un interruptor bilateral de silicio activado por luz, que funciona como un triac. Están diseñados para interactuar entre controles electrónicos y triacs de potencia para controlar cargas resistivas e inductivas para operaciones de 115 VAC. La serie Moc3020 consta de diodos emisores de infrarrojos de arseniuro de galio, acoplados ópticamente a un interruptor bilateral de silicio.

¿Para qué es?

El MOC3021 está diseñado para aplicaciones que requieren disparo aislado de TRIAC, bajo corriente de conmutación aislado de CA, un alto aislamiento eléctrico (a 7500V pico), alto voltaje detector de punto muerto, pequeño tamaño y bajo costo.

¿Cómo Funciona?

Un optoacoplador, también llamado optoaislador o aislador acoplado ópticamente, es un dispositivo de emisión y recepción que funciona como un interruptor activado mediante la luz emitida por un diodo LED que satura un componente opto electrónico, normalmente en forma de fototransistor o fototriac. De este modo se combinan en un solo dispositivo semiconductor, un foto emisor y un foto receptor cuya conexión entre ambos es óptica. Estos elementos se encuentran dentro de un encapsulado que generalmente es del tipo DIP. Se utilizan para aislar eléctricamente a dispositivos muy sensibles.

Algunos de los Optoacopladores más usados para aplicación:
4N25 – Salida para transistor
MOC3011 – Optoacoplador con salida para TRIAC
MOC3010 – Salida a TRIAC
4N35 – Salida a un transistor
PC817 – Salida a transistor

ESPECIFICACIONES TÉCNICAS

Tensión de entrada inversa del diodo: 3V
Corriente de entrada continua del diodo: 50mA
Tensión máxima de apagado repetitiva (Vdrm): 400 V
Corriente repetitiva en estado de apagado en cualquier dirección (Idrm): 10 nA
Corriente inversa estática con Vr=3V (IR): 100 uA
Corriente de activación de LED: 15mA
Resistencia de aislamiento: 10 ohm
Voltaje de aislamiento: 7.5 kV
Rango temperatura de operación: -40°C a 150°C
Disipación continua de energía a 25 °C del diodo emisor de infrarrojos: 100 mW
Disipación continua de energía a 25 °C del diac: 300 mW
Disipación continua de energía a 25 °C del dispositivo: 330 mW
