Características del producto

Marca	Genérica
Modelo	Generic

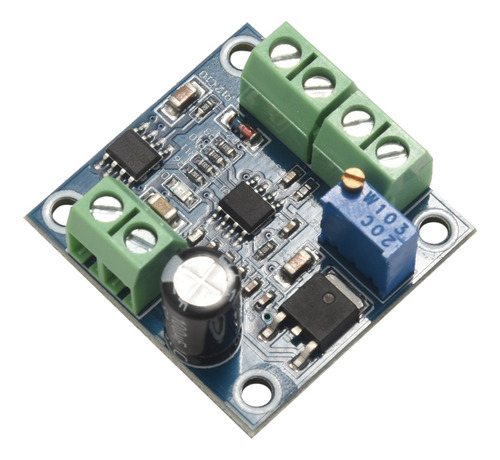

Descripción

Características: 1. Voltaje de funcionamiento: 13,5 a 30 V. 2. Rango de frecuencia de entrada: 0 a 1 kHz. 3.
Ajuste fino del voltaje de salida. El ajuste del potenciómetro puede calibrar las relaciones entre la frecuencia y el voltaje. 5. El puerto de entrada de
señal adopta el aislamiento del optoacoplador, garantiza una buena capacidad antiinterferente del módulo convertidor de 6 F/V, la respuesta es de 0,3 a 0,5 s. Si desea ajustar la frecuencia por un amplio margen, necesita algo para responder
7. Temperatura de trabajo: -25 85

Definición de interfaz:
VCC: fuente de alimentación operativa
GND: tierra de alimentación
F: frecuencia de entrada señal de pulso
GND: tierra de entrada
VOUT: voltaje correspondiente de salida
GND: tierra de salida
Nota:
1. Entrada de frecuencia diferente, la salida corresponderá a cierto voltaje.
2. El nivel de pulso de entrada puede ser de 5 V, 12 V, 24 V, no tiene que hacerlo en serie conecte la resistencia. Pero si ingresas la frecuencia de la señal, debería ser superior a 0,5 s.
3. Si quieres usarla con PLC, es compatible con NPN. Asegúrate de que hay un cable GND.
4. Si quieres usarlo con un codificador, es necesario que la velocidad del codificador gire durante más de 0,5 s.
Introducción al funcionamiento:
1. Conecta la tensión de funcionamiento con VCC y GND, y no se pueden
conectar a la inversa. 2. Conecta la señal de pulso de frecuencia con F, entonces habrá la tensión de salida correspondiente en el puerto VOUT.
Relación correspondiente de entrada y salida: 100 Hz = 1 V; 1 kHz = 10 V La precisión del módulo es del 1% y no se puede aplicar a campos que exigen una gran precisión.
Color: azul
Material: PCB
Tamaño: 32,6

x 34 mm. Contenido del paquete: 6 placas base ARM Cortex-M0 STM32F051C8T6 STM32.
