74ls47 Compuerta 10 Piezas

Descripción

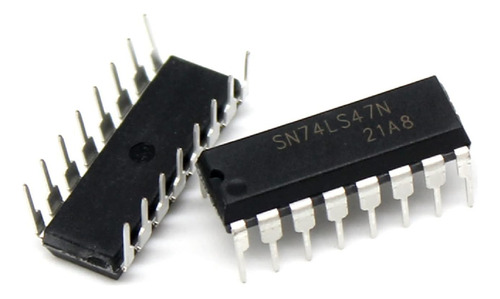

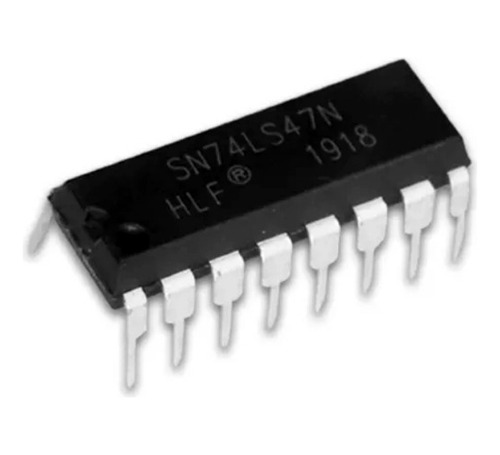

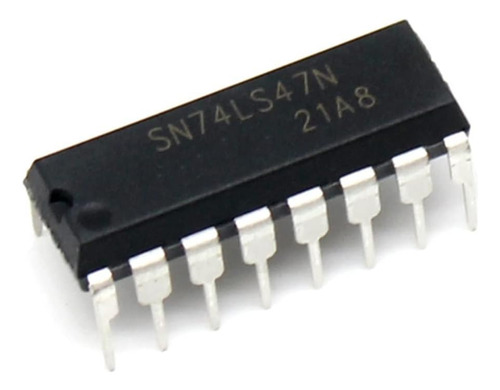

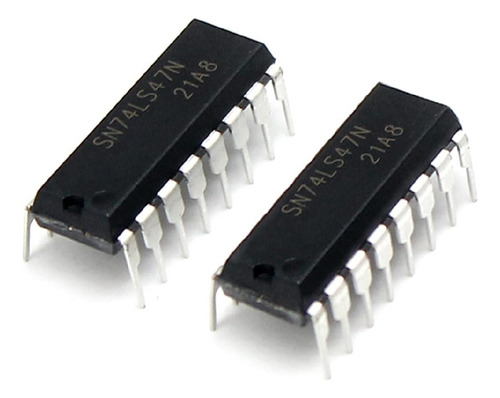

El 74LS47N es un decodificador/controlador de BCD a siete segmentos con salidas de activación en bajo, diseñadas para la conducción directa de indicadores incandescentes o LEDs de ánodo común. El circuito puede impulsar bujías de lámpara o LEDs de cátodo común. Todos los circuitos, excepto el LS49, tienen controles de entrada/salida de supresión de cresta completa y una entrada para prueba de lámpara. Los patrones de visualización para los contadores de entrada BCD superiores a 9 son símbolos únicos para autenticar las condiciones de entrada. Sus circuitos incorporan control de puesta a cero de flanco positivo o negativo automático (RBI\ y RBO\). La prueba de lámpara (LT/) de estos tipos se puede realizar en cualquier momento cuando el nodo BI\/RBO\ está en nivel alto. Todos los tipos (incluyendo el '49 y el 'LS49) contienen una entrada de borrado (BI\) que puede ser utilizada para controlar la intensidad de la lámpara pulsando o inhibiendo las salidas.

Familia: LS
Tipo de lógica del circuito: Decodificador y controlador
Número de salidas: 7
Tensión de alimentación mínima: 4.75 V
Tensión de alimentación máxima: 5.25 V
Corriente: 24 mA
Temperatura de operación mínima: 0°C
Temperatura de operación máxima: 70°C
Encapsulado: DIP
16 pines
