74ls83 Sumador Binario Sn74ls83n
IVA incluido
Lo que tienes que saber de este producto
- Unidades por pack: 1
- Formato de venta: Unidad
- Cuenta con 1 transitores.
- Posee 16 pins.
- Rango de temperatura de funcionamiento: 0°C mínima ~ 70°C máxima.
- Temperatura máxima de funcionamiento de 70°C.
- Temperatura mínima de funcionamiento de 0°C.
- Entrada de voltaje de 4.75V ~ 5.25V.
- Entrada de voltaje mínima de 4.75V.
- Entrada de voltaje máxima de 5.25V.
- Salida de voltaje de 5V ~ 5V.
- Salida de voltaje mínima de 5V.
- Salida de voltaje máxima de 5V.
Características del producto
Características principales
Marca | UNIT Electronics |
|---|---|
Tipo de circuito | Sumador Binario |
Número de parte del dispositivo | 74LS83 |
Serie | SN74LS83N |
Fabricante | Fairchild Semiconductor |
Formato de venta | Unidad |
Otros
Largo x Ancho | 2 cm x 6 mm |
|---|---|
Voltaje mínimo de entrada - Voltaje máximo de entrada | 4.75V - 5.25V |
Voltaje mínimo de salida - Voltaje máximo de salida | 5V - 5V |
Cantidad de transistores | 1 |
Cantidad de pines | 16 |
Temperatura máxima de funcionamiento | 70 °C |
Temperatura mínima de funcionamiento | 0 °C |
Descripción
INFORMACIÓN
¿Qué es 74LS83 Sumador Binario?
74LS83 Sumador Binario o SN74LS83N es un circuito integrado "CI" de 4 Bit con acarreo rápido y encapsulado DIP-16. El 74LS83 tiene cuatro etapas independientes de circuitos sumadores completos en un solo paquete. Se usa comúnmente en aplicaciones donde están involucradas operaciones aritméticas.
¿Para qué sirve el 74LS83 Sumador Binario?

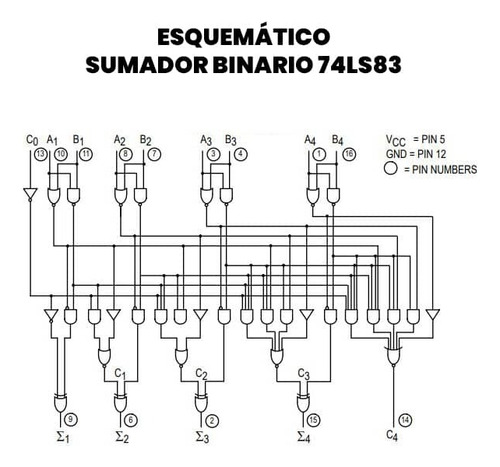

Sirve para realizar distintas prácticas de electrónica ya que es un sumador completo binario de 4 bits de alta velocidad con acarreo interno; acepta 2 palabras binarias de 4 bits (A1 - A4, B1 - B4) y una entrada de acarreo (C0). Genera una suma de salida binaria (R1 - R4) y una salida de acarreo (C4) desde el bit de mayor significado. El LS83 opera con operandos activos en ALTO o activos en BAJO (lógica positiva o negativa).
ESPECIFICACIONES Y CARACTERÍSTICAS
Modelo: 74LS83
Tipo: TTL
Familia: LS
Tipo de lógica: Sumador
Tipo de sumador: Binario
Núm. de bits: 4-bits
Voltaje Max.: 5.25 V
Voltaje Min.: 4.75 V
Corriente: 4 a 8 mA
Temperatura Max.: 70 °C
Temperatura Min.: 0 °C
Pines: 16
Tipo de encapsulado: DIP
Medidas: 4.2 x 19.81 x 6.35 mm
