Analizador De Espectro Pantalla De 100 Khz A 5,3 Ghz

Descripción

Estimado cliente, por favor, antes de comprar, asegúrese de hacer preguntas a través del QA! Resolveré sus dudas en la primera vez, y le ofreceré el mejor precio.Alrededor de 48 horas después de su compra, lo enviaremos para usted. Muchas gracias!
***************************************************
Tamaño de pantalla LCD TFT de 4" (480×320)
Frecuencia de entrada baja máxima 800 MHz, 6 GHz en modo Ultra
Filtros de resolución en 1,3,10 pasos de 200Hz a 850kHz
Frecuencia máxima de salida Sinus hasta 800 MHz, onda cuadrada hasta 4,4 GHz

Nivel de salida
-104dBm a -16dBm
Modo ultra
Nivel calibrado hasta 5.3GHz
Ganancia interna de LNA
20dB hasta 4GHz
Puntos mostrados por escaneo
máximo 450
Tiempo de escaneo de 0-350 MHz
165ms
Tiempo de intervalo cero más corto
17ms
DANL a 100MHz
-153dBm/Hz (LNA desactivado) / -169dBm/Hz (LNA activado)
DANL degradado en modo ultra
10 dB por encima de 2,5 GHz, 25 dB por encima de 5,3 GHz
Ruido de fase a 10 kHz de compensación
-92dBc/Hz
Ruido de fase a 100 kHz de compensación
-110dBc/Hz
Nivel de compresión de entrada 1dB
+0,5 dBm (LNA desactivado) / -26,5 dBm (LNA activado)
IIP3 sin LNA
+18dBm (al menos 2MHz de diferencia) / 0dBm (500Hz de diferencia)
IIP3 con LNA
-8dBm (al menos 2 MHz de diferencia)
Estabilidad de frecuencia
<1 ppm (-10 ~ +55)

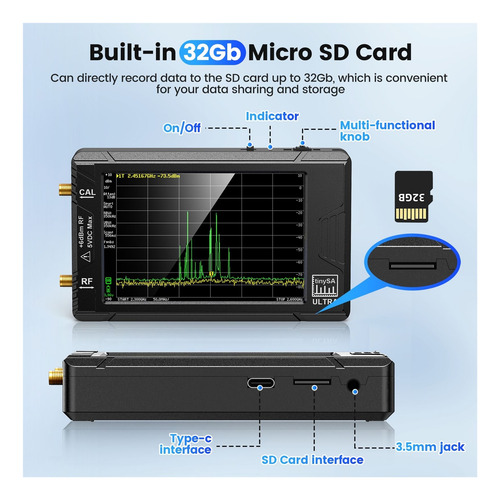

ranura para tarjetas SD
tarjeta micro SD
enchufe de auriculares de 3,5 mm
Activación del modo de actualización de FW
Presione el botón jog antes de encender
Consumo máximo de corriente
330mA
Corriente máxima de carga
1300mA
Batería
Li-polímero 3.7V 3000mAh
conectores de radiofrecuencia
SMA hembra
Interface de comunicación
USB-CDC (tipo C), UART-TTL (conector de 2,54 mm)
Tamaño de apariencia
117x72x23mm (Excluyendo partes salientes)
Tabla de comparación de modelos TinySA:
diminutoSA
TinySA Ultra
Tamaño de la pantalla
2,8 pulgadas
4 pulgadas
Frecuencia de entrada baja máx.
350 MHz
800 MHz, 6 GHz en modo Ultra
Alto rango de entrada
240 MHz - 960 MHz
No disponible
Filtros de resolución en 1,3,10 pasos
de 3kHz a 600kHz
de 200Hz a 850kHz
Frecuencia de salida baja máx.
350 MHz
Onda sinusoidal hasta 800 MHz, onda cuadrada hasta 4,4 GHz
Bajo nivel de salida
-76dBm a -7dBm
-104dBm a -16dBm
Rango de frecuencia de salida alta
240 MHz - 960 MHz
No disponible
Alto nivel de salida
-32dBm a 16dBm
No disponible
Modo ultra
No disponible
Nivel calibrado hasta 6GHz
Ganancia interna de LNA
No disponible
20dB hasta 4GHz
Atenuador de paso interno
Normal: 0-31dB, Alto: NA
0-31dN
Puntos mostrados por escaneo
máximo 290
máximo 450
Tiempo de escaneo de 0-350 MHz
405ms
165ms
Tiempo de intervalo cero más corto
1,8 ms
17ms
Entrada baja DANL a 100MHz
-146dBm/Hz
-153dBm/Hz (LNA desactivado) / -169dBm/Hz (LNA activado)
Entrada alta DANL a 880MHz
-163dBm/Hz
No disponible
DANL degradado en modo ultra
10 dB por encima de 2,5 GHz, 25 dB por encima de 5,3 GHz
Ruido de fase a 10 kHz de compensación
-83dBc/Hz
-92dBc/Hz
Ruido de fase a 100 kHz de compensación
-98dBc/Hz
-108dBc/Hz
Bajo nivel de compresión de entrada de 1dB
-0.5dBm
+0,5 dBm (LNA desactivado) / -26,5 dBm (LNA activado)
IIP3 sin LNA
+24dBm
+18dBm (al menos 2MHz de diferencia) / 0dBm (500Hz de diferencia)
IIP3 con LNA
No disponible
-8dBm (al menos 2 MHz de diferencia)
ranura para tarjetas SD
No disponible
salida de la tarjeta micro SD
No disponible
enchufe de auriculares de 3,5 mm
Activación del modo de actualización de FW
A través del menú DFU
Presione el botón jog antes de encender
Profundidad de modulación AM
Fijo 30%
10% y 100%
Desviación FM
4kHz o 75kHz
1kHz a 300kHz
Frecuencia de modulación
50Hz a 5kHz
50 Hz a 5 kHz (AM) o 1 kHz (FM)
El paquete incluye: Host (con batería de 3000 mAh, pantalla de 4") x 1
Cable de datos USB tipo C x1
2 cables ALSR100 SMA de 30 cm
Conector de barril SMA-SMA x1
Antena con conector SMA x1
Lanyard y plectro táctil x1
Tarjeta MicroSD de 32 GB (conectada al host) x1
