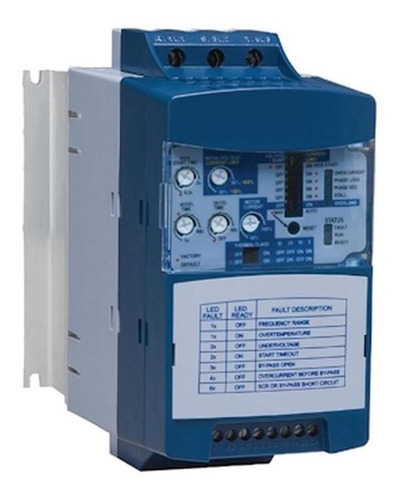

Arrancadores Electricos Suaves Ul, Mxstf-010, 100hp, 75kw, 2

Descripción

1.- FAMILIA: Arrancador: Suavizados con Protección Térmica
2.- NOMBRE: StarterChief
3.- CÓDIGO DE BODEGA: MXSTF-010
4.- DESCRIPCIÓN ESPECIFICA: 100HP, 75Kw, 255A, 220V, 3F, 60Hz, Arrancador Suave
5.- DIMENSIÓN DE EMPAQUE: 25X35X26
6.- PESO CON EMPAQUE: 7.6
7.- CARACTERÍSTICAS GENERALES
Los Arrancadores Suaves StarterChief son dispositivos estáticos de arranques desarrollados para acelerar, desacelerar y proteger los motores de inducción trifásicos a través del control de la tensión aplicada en el motor.
Cuentan con control procesador de señal digital, lo que proporciona excelente desempeño en el arranque y en la parada de los motores; con una buena relación costo-beneficio.
Permiten fácil ajuste, simplificando las puestas en marcha y las operaciones diarias.
Son compactos, optimizando el espacio en tableros eléctricos.
Incorporan todas las protecciones necesarias para el motor eléctrico.
Se adaptan a las necesidades de los clientes a través de accesorios opcionales que son fácilmente instalados, incluyendo IHM, comunicación y entrada para PTC del motor.
Voltaje de 220 hasta 575V, 50/60Hz.
Alimentación del control: 90-250Vca.
Régimen de arranques: 300% durante 30s, 10 arranques por hora; 1 a cada 6 minutos; con ventilación forzada, 45A a 4170A.
Régimen de arranques: 300% durante 30s, 10 arranques por hora; 1 a cada 6 minutos; sin ventilación forzada.
Temperatura ambiente: 55°C, 1000m, altitud, 90% Humedad Relativa sin condensación.
Cuenta con 3 entradas programables aisladas.
2 salidas a relé con contactos NA, 240V/1A, funciones programables.
Tensión inicial de 30% a 910%.
Tiempo de rampa de aceleración de 1 a 40 segundos.
Tiempo de rampa de desaceleración: OFF o de 1 a 40 segundos.
Limitación de corrientes programables: 150% a 450%.
Protecciones sobre carga en motor, secuencia de fase invertida, falta de fase, rotor trabado, sobretemperatura en el disipador de potencia y sobrecorriente.
