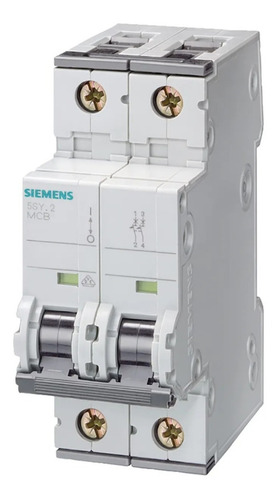

Automático Magnetotérmico 400v 6ka Siemens 5sy6206-7

Descripción

Automático magnetotérmico 400V 6kA, 2 polos, C, 6A, T=70 mm

Datos Técnicos Generales
Nombre comercial del producto
SENTRON
Designación del producto : PIA magnetotérmico
Número de polos : 2
Tipo de los polos : 2P
Clase de característica de disparo : C
Vida útil mecánica (ciclos de maniobra) típico : 10 000
Categoría de sobretensión : III
Grado de contaminación : 3
Tensión de aislamiento (Ui)
con funcionamiento monofásico con AC valor asignado 440 V
con funcionamiento polifásico con AC valor asignado 440 V
Tensión de alimentación
con AC valor asignado 400 V
Poder de corte, corriente
con DC según IEC 60947-2 valor asignado 15 kA
según EN 60898 valor asignado 6 kA
según IEC 60947-2 valor asignado 30 kA
Clase de limitación de energía : 3
Intensidad de empleo
con 35 °C valor asignado 6 A
con 40 °C valor asignado 5,63 A
con 45 °C valor asignado 5,44 A
con 50 °C valor asignado 5,24 A
con 55 °C valor asignado 5,04 A
con AC valor asignado 6 A
Componente del producto
borne combinado arriba Sí
borne combinado abajo Sí
neutro maniobrable No
Propiedad del producto
propiedades de interruptor principal según EN 60204-1 Sí
libre de halógenos Sí
precintable Sí
sin silicona Sí
Poder de corte corriente de cortocircuito (Icn)
con AC según UL 1077 y CSA C22.2 n.º 235 5 kA
Sección de conductor conectable monofilar
mín. 0,75 mm²
máx. 35 mm²
Sección de conductor conectable multifilar
mín. 0,75 mm²
máx. 35 mm²
Sección de conductor conectable alma flexible con preparación de los extremos de cable
mín. 0,75 mm²
máx. 25 mm²
Calibre AWG como sección de conductor conectable codificada
mín. 18
máx. 4
Par de apriete [lbf·in] con bornes de tornillo
mín. 22 lbf·in
máx. 31 lbf·in
Par de apriete con bornes de tornillo
mín. 2,5 N·m
máx. 3,5 N·m
Altura : 90 mm
Anchura : 36 mm
Profundidad : 76 mm
Profundidad de montaje : 70 mm
Número de módulos de anchura : 2
