Botón metálico impulsivo 1na+1nf de 30 mm - Schneider Green

Descripción

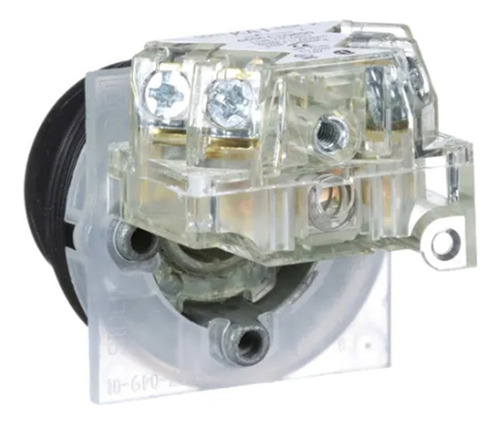

Botón metálico de impulso 1Na+1Nf de 30 mm verde Schneider

ESPECIFICACIONES TÉCNICAS:

Línea de productos: Harmony 9001K
tipo de producto o componente: botón no luminoso
Nombre abreviado del dispositivo: 9.001K
tipo de accionamiento: retorno por resorte
característica del accionamiento: verde plano, sin marcar
información adicional sobre la unidad: protección plástica completa
Complementario:
Material de la llanta: metal cromado
Diámetro de montaje: 30 mm
Forma del cabezal de la unidad de señal: octogonal
Tipo y composición de contacto: 1 F/A
terminales: terminales: conexiones para el apéndice 1 x 0,22... 2 x 1,5 mm² según la norma IEC 60947-1
par de apriete: 0,8 N.m de acuerdo con la norma IEC 60947-1
Forma del cabezal de pensamiento: con ranuras cruzadas
Durabilidad mecánica: 5000000 ciclos
Posición de funcionamiento: cualquier posición
Corriente de funcionamiento nominal: 3 A a 240 V, CA-15, A600-Q600 según NEMA
: 0,55 A a 125 V, DC-13, A600-Q600 según NEMA
[Ui] tensión nominal de aislamiento: 250 V (grados de grado 3) según IEC 60947-1
[Uimp] Tensión de pulso nominal admitida: IEC 60947-1 2,5 kV
Material de contacto: contactos de aleación de plata
Operación de contacto: estándar
Protección contra sobrecargas y cortocircuitos: fusible de cartucho 10 A según IEC 60947-5-1
[Ith] corriente térmica convencional exterior: 10 A
[Icm] capacidad nominal de cierre en cortocircuito:
12 kA a 600 V CA-15, 7200 VA
15 kA a 480 V CA-15, 7200 VA
30 kA a 240 V CA-15, 7200 VA
60 kA a 120 V CA-15, 7200 VA
0,1 kA a 600 V DC-13
0,27 kA a 250 V DC-13
0,55 kA a 125 V DC-13
capacidad nominal de corte:
3 kA a 240 V CA-15, 720 VA
6 kA a 120 V CA-15, 720 VA
1,2 kA a 600 V CA-15, 720 VA
1,5 kA a 480 V CA-15, 720 VA
0,1 kA a 600 V DC-13
0,27 kA a 250 V DC-13
0,55 kA a 125 V DC-13
descripción del terminales ISO nº 1: (13-14-11-12) OF
ancho total CAD: 48 mm
altura total CAD: 45 mm
profundidad total CAD: 56 mm
Peso neto: 0,121 kg
Presentación del dispositivo: Producto completo
Normas:
JIS C 4520
UL 508
JIS C 852
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-1
Certificaciones de producto:
UL 508
NEMA
Tratamiento de protección: TC
temperatura ambiente de almacenamiento: -40... 70° C
ambiente temperatura de funcionamiento: -25... 70° C
resistencia a las vibraciones: 7 gn (f = 2... 500 Hz) según IEC 60068-2-6
resistencia a los golpes: 50 gn según IEC 60068-2-27
Clase de protección contra descargas eléctricas: Clase II según IEC 61140
grado de protección IP: IP66 según IEC 60529
grado de protección NEMA:
NEMA 1
NEMA 12
NEMA 13
NEMA 2
NEMA 3
NEMA 3R
NEMA 4

DIMENSIONES DEL PAQUETE DE UNIDADES:

Altura: 8 cm
Ancho: 12 cm
Profundidad: 7 cm
Peso: 0,130 kg
