Cargador Para Paquete De 4 Baterias De Litio 4s 30a Bms Con

Descripción

INFORMACIÓN
El Balanceador Con Conector Carga de Baterías es un sistema de gestión para recargar 4 baterías de 3.7V, alcanzando una corriente máxima de 30A y un voltaje de 12.8V a 14.8V. Se alimenta con un voltaje entre 16.8V a 17V. La carga de la batería se apaga cuando el voltaje alcanza 4.18 - 4.22 V, y la descarga cuando el voltaje cae a 2.5 - 2.8 V. Es decir, el módulo se apagará cuando la fuente de alimentación de las baterías alcanza la capacidad máxima (al menos de una batería).

El Balanceador con conector carga de baterías está diseñado para controlar el estado de 4 baterías (18650), controlar el proceso de carga/descarga de batería, y tiene protección contra cortocircuito y protección contra sobredescarga; así como la presencia de un equilibrador que puede extender significativamente la vida útil de la batería.

ESPECIFICACIÓN Y CARACTERÍSTICAS

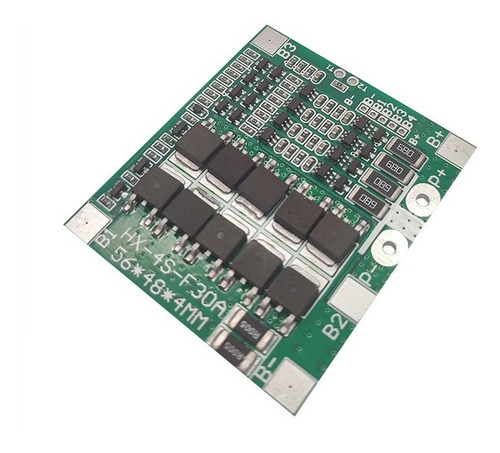

Modelo: XH-4S-F30A
Tensión de alimentación: 16.8V a 17V

Tensión máxima de la batería: 4.18 V a 4.22V
Detección de sobrecarga: 4.28V + 0.05 V
Sobrecarga descarga voltaje: 4.08 +/- 0.1 V
Balance de potencia para eliminar voltaje: 4.2V +/- 0.05V
Tensión de descarga: 2.55V +/- 0.08V

Corriente de carga: Máximo 30 A

Corriente de equilibrio de potencia: 60mA +/- 5mA
Sobre corriente: 60A

Tiempo de retardo de detección de carga: 0.1 s
Detección de cortocircuito: 100 ms
Tiempo de detección sobrecorriente: 500 ms

Baterías compatibles: 18650 o 26650
Rango de temperatura: -30 C a 80 C
Tamaño: 48 mm x 56 mm x 6mm
Peso: 18 g

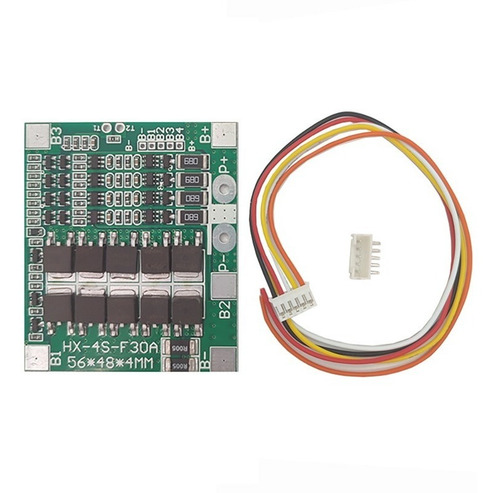

Pines:

P+= Voltaje (+) de entrada / salida a carga
P- = Voltaje (-) de entrada / salida a carga
Conector con salida a: B-, B1, B2, B3 y B+
Pads:

B- = 0V, Terminal Negativa
B1 = 3.7V
B2 = 7.4V
B3 = 11.1V
B+ = 14.8V
