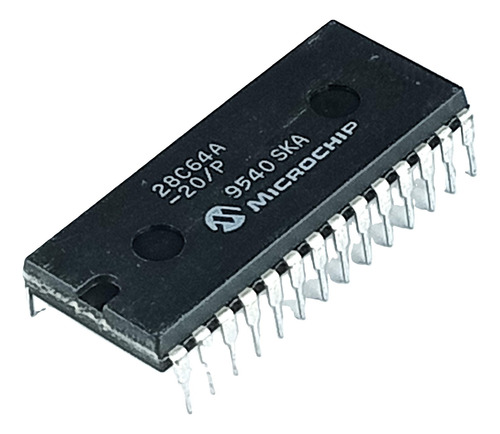

Circuito Integrado Memoria Prom 28c64a-20/p 8kx8 Microchip

Nuevo

Circuito Integrado Memoria Prom 28c64a-20/p 8kx8 Microchip

en 3 meses sin intereses de

IVA incluido

Cuenta con transitores.
Posee 28 pins.
Rango de temperatura de funcionamiento: 0°C mínima ~ 85°C máxima.
Temperatura máxima de funcionamiento de 85°C.
Temperatura mínima de funcionamiento de 0°C.
Entrada de voltaje de 45V ~ 55V.
Entrada de voltaje mínima de 45V.
Entrada de voltaje máxima de 55V.
Salida de voltaje mínima de .
Salida de voltaje máxima de .

Ir a la compra

Descripción

28C64A-20/P IC CMOS EEPROM 8KX8 28DIP

21500361 - 28C64A-20/P

28C64A-20IP Detalles del producto
DESCRIPCIÓN

El 28C64A de Microchip Technology Inc. es un PROM CMOS 64K no volátil borrable eléctricamente. Se accede al 28C64A como una RAM estática para los ciclos de lectura o escritura sin la necesidad de componentes externos. Durante una "escritura de bytes", la dirección y los datos se bloquean internamente, liberando la dirección del microprocesador y el bus de datos para otras operaciones. Después del inicio del ciclo de escritura, el dispositivo pasará a un estado ocupado y borrará y escribirá automáticamente los datos bloqueados utilizando un temporizador de control interno. Para determinar cuándo se completa el ciclo de escritura, el usuario tiene la opción de monitorear la salida Listo/Ocupado o usar el sondeo de datos. El pin Listo/Ocupado es una salida de drenaje abierto, que permite una fácil configuración en sistemas cableados o no. Alternativamente, el sondeo de datos permite al usuario leer la última ubicación escrita cuando se completa la operación de escritura. El diseño y procesamiento CMOS permite que esta pieza se use en sistemas donde se requiere un consumo de energía reducido y confiabilidad. Se ofrece una familia completa de paquetes para brindar la máxima flexibilidad en las aplicaciones.

Especificaciones técnicas
Atributos y parámetros de la EEPROM 28C64A-20/P Microchip Technology

Especificaciones
Tiempo máximo de acceso: 200 ns
Características adicionales: ESCRITURA AUTOMÁTICA; BORRADO MASIVO; RETENCIÓN DE DATOS > 10 AÑOS
Interfaz de usuario de comandos: NO
Sondeo de datos: SÍ
Tiempo mínimo de retención de datos: 10
Código JESD-30: R-PDIP-T28
Código JESD-609: e0
Longitud: 36,32 mm
Densidad de memoria: 65536 bit
Tipo de CI de memoria: EEPROM
Ancho de memoria: 8
N.º de funciones: 1
N.º de terminales: 28
N.º de palabras: 8192 palabras
Código de número de palabras: 8K
Modo de funcionamiento: ASÍNCRONO
Temperatura máxima de funcionamiento: 70 Cel
Temperatura mínima de funcionamiento: 0 Cel
Organización: 8KX8
Características de salida: 3 ESTADOS
Cuerpo del paquete Material: PLÁSTICO/EPOXI
Código de paquete: DIP
Código de equivalencia de paquete: DIP28,.6
Forma del paquete: RECTANGULAR
Estilo de paquete (medidor): EN LÍNEA
Paralelo o serie: PARALELO
Fuentes de alimentación (V): 5
Voltaje de programación (V): 5
Calificación: No calificado
Listo u ocupado: SÍ
Altura máxima del asiento: 4,83 mm
Corriente máxima en espera: 0.0001 Amp
Subcategoría: EEPROM
Corriente máxima de suministro: 30 mA
Voltaje máximo de suministro (Vsup): 5,5 V
Voltaje mínimo de suministro (Vsup): 4,5 V
Voltaje nominal de suministro/Vsup (V): 5
Montaje en superficie: NO
Tecnología: CMOS
Temperatura Grado: COMERCIAL
Acabado del terminal: ESTAÑO PLOMO
Forma del terminal: ORIFICIO PASANTE
Paso del terminal: 2,54 mm
Posición del terminal: DOBLE
Brote de conmutación: NO
Ancho:15,24 mm
Tiempo máximo de ciclo de escritura (tWC): 1 ms

Garantía del vendedor: 30 días
