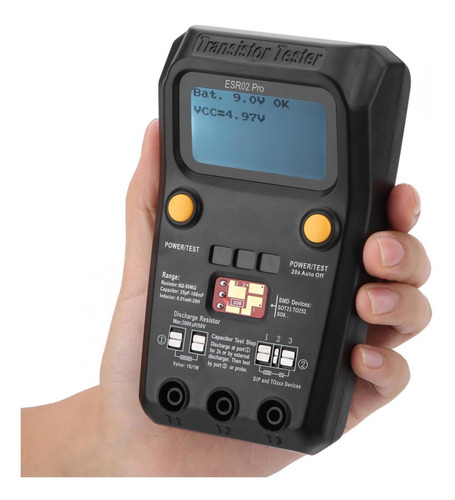

Componente De Comprobador Digital De Transistores Bside Esr0

Descripción

Este medidor es una pequeña herramienta para el ingeniero, el mantenimiento electrónico y la fábrica. Es muy fácil probar dispositivos enchufables y SMD, también puede probar diferentes tipos de diodos, triodos, tiristores, permite analizar el tipo de dispositivo, la polaridad del pin, la salida HFE, el voltaje de la válvula, la capacitancia de unión de el FET.

Características:
Una operación clave, prueba de arranque, una clave para obtener.
Gran pantalla LCD con función de retroiluminación para facilitar la lectura.
Pruebe automáticamente los elementos pin y muéstrelos en la pantalla LCD.
Detección automática de componentes como NPN, transistores bipolares PNP, MOSFET de canal N y canal P, diodos (incluidos diodos dobles), tiristores, transistores, resistencias y condensadores, etc.
Puede detectar el voltaje de polarización directa del emisor del transistor, el diodo de protección MOSFET y la referencia del factor de amplificación.
Medición de capacitancia y tensión de umbral de puerta MOSFET.

Especificación:
Marca: BSIDE
Modelo: ESR02 Pro
Resistencia: 050, Resolución: 0,01 ohmios
Capacidad: 25pF100mF, Resolución: 1pF
Inductancia: 0,01 mH20H, Resolución: 0,01 mH
Resolución ESR del condensador: 0,01

Batería: 1 batería de 9 V 6LR61 (no incluida).

De color negro

Tamaño: aprox. 14*8*4,5 cm/5,5*3,1*1,8 pulgadas

Peso: aprox. 214 g/7,5 oz


Usando la instrucción:
Presione ENCENDIDO / PRUEBA para encender y comenzar una prueba, esta tecla puede repetir varias mediciones, apagarse automáticamente 20 segundos después de la medición.
Proporcione tres tipos de enchufes, cada pin 1, pin 2 y pin 3 del enchufe están conectados.
La colocación del dispositivo no requiere el orden de las instrucciones, y la pantalla muestra la función del componente de cada pin después de la medición.
Hay una tabla valor ESR típico del condensador electrolítico en la parte posterior, es solo para guiar, estos son valores típicos para el condensador electrolítico de grado estándar a temperatura ambiente.

Calibración:
Cortocircuite los pines de prueba 1, 2, 3 juntos y presione el botón ENCENDIDO / PRUEBA, luego la pantalla indica que ingrese la calibración, presione el botón nuevamente dentro de 2 segundos para confirmar. Unos segundos más tarde, la pantalla le indica que suelte los pines 1, 2, 3, suéltelos y espere a que finalice la calibración.

Lista de paquetes:
1 probador de transistores.

1 manual de usuario.


Nota:
Antes de probar el condensador, asegúrese de descargarlo, de lo contrario, puede dañar el circuito interno.
Si usa un suministro de CC, elija un adaptador de CC de 9 V 12 V. (incluyendo 9V y 12V)
Puede ser alimentado por una batería 6LR61 de 9V (NO incluida), cuando la energía de la batería sea inferior a 6V, reemplace por una nueva.
