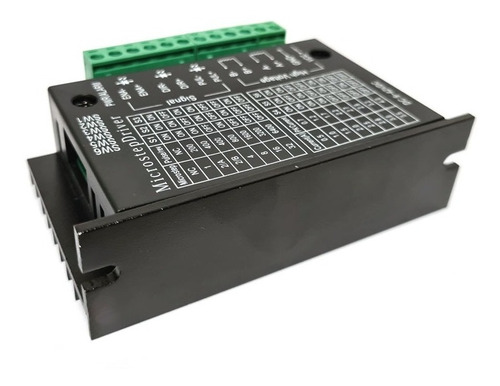

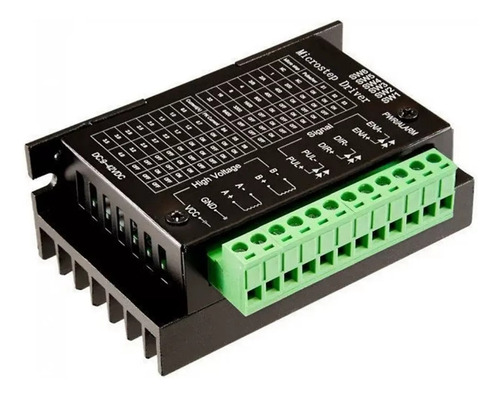

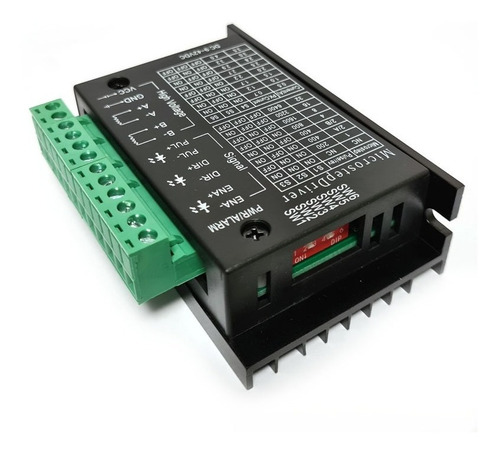

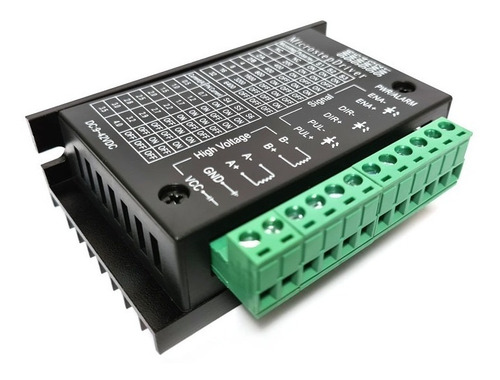

Controlador De Motor De 32 Pasos, Subdivisión 4.0a, 9 A 42

Descripción

INFORMACIÓN

¿Qué es TB6600?
TB6600 es un controlador de motor paso a paso de fácil utilización, puede controlar motores de dos fases. Es compatible con Arduino y otros microcontroladores que puedan generar señales de pulso digital de 5V.

¿Cómo utilizar TB6600?

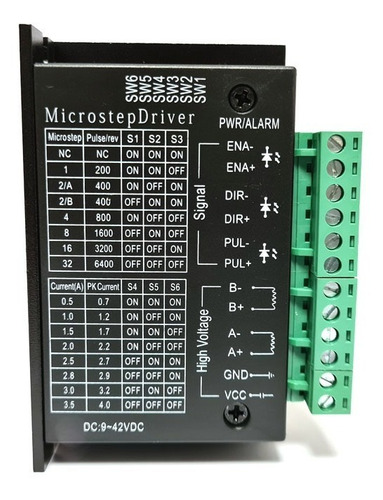

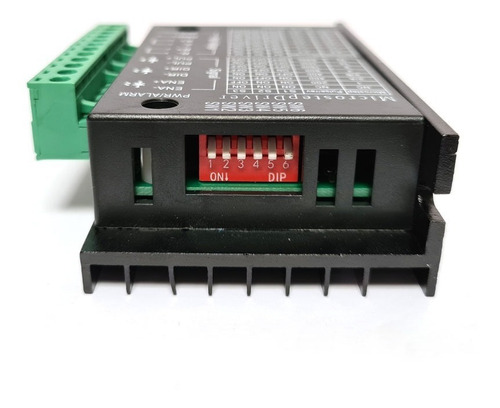

Este controlador cuenta con 6 interruptores DIP para configurar tanto la corriente que va desde los (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0 A, 3.5 A) y definir los micropasos a los que se moverá el motor que puede ser de (1, 2 / A, 2 / B, 4, 8, 16, 32), de igual manera cuenta con conectores para conectar el motor a pasos, la fuente de alimentación y pines para habilitar el motor, definir la dirección y los pulsos que estará trabajando el motor.

ESPECIFICACIONES Y CARACTERÍSTICAS

Voltaje de alimentación: 9 a 42Vdc
Corriente de entrada: Min. 1A Max. 5A
Salida de corriente: 0.5 a 3.5A (ajustable)
Señales de control: 3.3 a 24V
Potencia máxima: 160W
Micro Step: 1, 2/A, 2/B, 4, 8, 16, 32
Humedad: Sin condensación
Dimensiones: 96x56x33 mm
Admite 8 tipos de control de corriente
Admite 7 tipos de micro pasos ajustables
La interfaz adopta un aislamiento de optoacoplador de alta velocidad
Semiflujo automático para reducir el calor

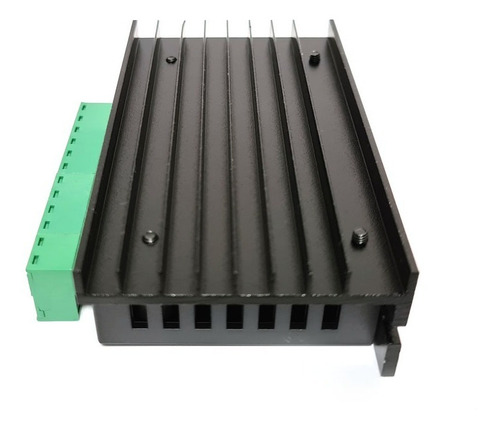

Disipador de calor de área grande
Capacidad de interferencia anti-alta frecuencia
Entrada de protección anti-reversa
Protección contra sobrecalentamiento, sobrecorriente y cortocircuito
Temperatura de funcionamiento: -10 a 45°C
Peso: 200 gramos
