Controlador Pwm 500khz 100% Dip-8 Uc3842an

Nuevo

Controlador Pwm 500khz 100% Dip-8 Uc3842an

IVA incluido

Lo que tienes que saber de este producto

Unidades por pack: 1
Cuenta con 1 transitores.
Posee 8 pins.
Rango de temperatura de funcionamiento: 0°C mínima ~ 85°C máxima.
Temperatura máxima de funcionamiento de 85°C.
Temperatura mínima de funcionamiento de 0°C.
Entrada de voltaje máxima de 30V.
Salida de voltaje de 4.9V ~ 5.1V.
Salida de voltaje mínima de 4.9V.
Salida de voltaje máxima de 5.1V.

Ver características

Ir a la compra

Características del producto

Marca	UNIT Electronics
Modelo	UC3842AN
Tipo de circuito	controlador PWM
Número de parte del dispositivo	Uc3842an
Fabricante	Onsemi

Largo x Ancho	1 cm x 8 mm
Voltaje máximo de entrada	30V
Voltaje mínimo de salida - Voltaje máximo de salida	4.9V - 5.1V
Cantidad de transistores	1
Cantidad de pines	8
Temperatura máxima de funcionamiento	85 °C
Temperatura mínima de funcionamiento	0 °C

Descripción

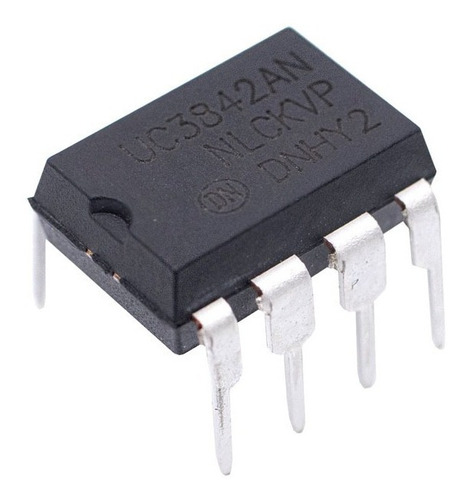

UC3842AN controlador PWM de 30V 1A con ciclo de trabajo del 100% y UVLO de 16V (Encendido) y 10V (Apagado). Este circuito integrado “CI” tiene un encapsulado DIP-8 de montaje superficial, diseñado para aplicaciones de control de corriente fija de alto rendimiento para convertidores DC a DC y fuera de línea.

El UC3842AN cuenta con un oscilador interno que ayuda a tener un control más preciso con el ciclo de trabajo, así como referencia compensada por temperatura, amplificador de error de alta ganancia, un comparador de detección de corriente y una salida de tótem de alta corriente, ideal para impulsar un MOSFET de potencia.

Características de protección en bloqueos de bajo voltaje de entrada y de referencia, cada uno con histéresis, limitación de corriente ciclo por ciclo, tiempo muerto de salida programable y un latch para medición de pulso único.

CARACTERÍSTICAS Y ESPECIFICACIONES

Matrícula: UC3842AN

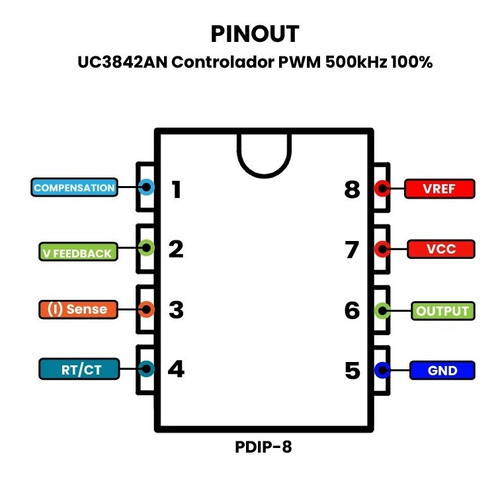

Encapsulado: PDIP-8
Montaje: THT (Through Hole)
Pines: 8p
Voltaje de salida: 4.9V a 5.1V
Corriente de salida (Io): 1A
Voltaje de alimentación (VCC): 30V
Tipo de controlador PWM: Modo de corriente
Frecuencia de conmutación: 500 kHz
Corriente de descarga del oscilador recortada para un ciclo de trabajo preciso
Operación en modo actual a 500 kHz
Compensación automática de alimentación hacia adelante
Latching PWM para limitación de corriente ciclo a ciclo
Referencia recortada internamente con bloqueo por bajo voltaje
Salida de tótem de alta corriente
Bloqueo por bajo voltaje con histéresis
Baja corriente de arranque y funcionamiento
Dimensiones: 9.40mm x 6.10mm x 3.30mm
Peso: 0.47g
