Display Lcd 16x2 + Modulo I2c Interfaz De Conversion

Descripción

Display LCD 16×2 con I2C disponible con fondo azul y amarillo, ideal para desarrollar proyectos de electrónica para mostrar y desplegar información, ya sea texto, números, símbolos y pequeñas figuras. Es compatible con diversas tarjetas de desarrollo o MCU como Arduino, PIC´s, STM, AVR, NodeMCU, ESP32, Raspberry Pi, entre otras. Perfecto para crear interfaz hombre-máquina (HMI) para control o visualización de información.

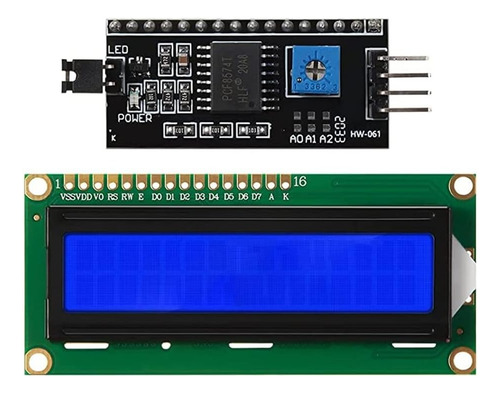

Estos displays tienen fondo de color azul y texto blanco, fondo amarillo con letras negras, con resolución 16 columnas por 2 filas, lo que significa que puede mostrar hasta 32 caracteres a la vez. Cada display cuenta con interfaz I2C basada en el controlador PCF8574, un expansor de entradas y salidas digitales controlado por I2C. La dirección I2C por defecto es 0x27, en otros casos 0x3F. Para programar correctamente estos displays es necesario definir correctamente la dirección I2C; de otra forma, el programa no funcionará adecuadamente.

La interfaz I2C que incluye el display LCD permite ahorrar tiempo en las conexiones y cuenta con un potenciómetro para regular el contraste de la pantalla.

ESPECIFICACIÓN Y CARACTERÍSTICAS
Tipo: Pantalla LCD
Modelo: LCD1602 I2C
Resolución: 16×4 píxeles
Filas: 2
Columnas: 16
Voltaje de alimentación: 3.3V / 5V DC
Controlador I2C: PCF8574
Dirección I2C: 0x27
Color disponible:
Fondo azul y texto blanco
Fondo amarillo y texto negro
Contraste: Ajustable por potenciómetro en la interfaz I2C
Tamaño: 80 mm x 36 mm x 20 mm
Área visible: 66 mm x 16 mm
Peso: 35 g
Pines:
GND: Voltaje de alimentación negativo –
VCC: Voltaje de alimentación positivo +
SDA: Pin de datos interfaz I2C
SCL: Pin de reloj interfaz I2C
