Diy Usb Dc 5-24v Boost Módulo De Fuente De Alimentación

Descripción

DIY USB -24V Boost Módulo de Fuente de Alimentación Regulador Bilineal
Descripción:

Este circuito tiene una amplia gama de entrada de fuente de alimentación única (5-24 V, si la corriente de salida es pequeña, use baterías de litio de 3.7 V ya que la entrada también puede proporcionar una salida normal), luego conviértala en un convertidor de salida regulado positivo y múltiple. Es adecuado para la mayoría de las pruebas electrónicas requeridas.
Voltaje de entrada de amplio rango individual: 5-24 V .
Con interfaz mini USB, la entrada con proteión de limitación de corriente.
Voltaje regulado lineal multicanal de doble salida.
Puede satisfacer la mayoría de las necesidades de experimentos.

Especificación:

Voltaje de entrada: 5-24 V
Voltaje de salida: + 12V, -12V, + 5V, -5V, + 3.3V.
Corriente de salida: 300mA (por canal)
Tamaño de placa PCB: 98 x 50 mm / 3.86 x 1.97 pulgadas

El paquete incluye:

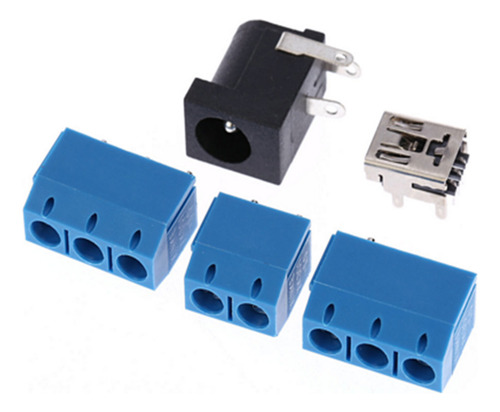

1 x Kit de bricolaje de fuente de alimentación regulada lineal

Nota:

1. De acuerdo con los requisitos de potencia de salida, seleione la potencia de entrada con una corriente de salida suficiente o puede que no se inicie. Potencia de salida = voltaje de salida de varios trimestres * corriente de salida total, la potencia de entrada debe ser al menos> Potencia de salida /0.9. Por ejemplo, una fuente de alimentación estándar de 5V, 1A, y para alimentar la unidad, puede proporcionar hasta aproximadamente 4.5W de potencia de salida.
2. La potencia de salida total de la máquina no debe exceder los 10W, cuando la salida única puede proporcionar una corriente alta a corto plazo, pero esta vez debe atención a la temperatura del disipador de calor, no demasiado alta para no dañar el CI. Si no tiene experiencia, controle la corriente de salida de cada canal a menos de 0.2A. Una corriente de salida excesivamente grande puede causar daños al sobrecalentamiento del CI.
3. Cada salida del IC tiene proteión, pero evite un cortocircuito, todas las conexiones de cableado de salida deben completarse y luego encienda la alimentación.
