Dr55b01 Módulo De Controlador De Avance Y Marcha Atrás Autob

Descripción

Característica:
1. Se trata de un relé de polaridad inversa autoblocante (biestable). Se activa una vez, se emite una polaridad inversa (y se mantiene pulsada), se activa de nuevo, se emite = entrada (y se mantiene pulsada).
2. Controlador de polaridad inversa con autobloqueo (biestable), el módulo solo puede controlar el avance y el retroceso (el inicio y la parada se controlan mediante el encendido y el apagado).
3. Con indicador de alimentación e indicador de polaridad inversa.
4. Modo de control de pulso bajo, más cómodo de usar.
5. Fabricado con componentes electrónicos de alta calidad, rendimiento estable y confiable

Especificación:
Tipo de artículo: módulo controlador CW/CCW
Voltaje de entrada opcional: DC 5 V (versión de 5 V), 6-24 V DC (versión de 12 V)
Corriente de trabajo del módulo: 2 MA hacia adelante, 35
a 40 MA Voltaje de
carga: igual al voltaje de salida Corriente de carga: máximo. 2 A (motor <= 1 A)
Con indicador de alimentación e indicador de polaridad inversa
Modo de control
: control de pulso bajo Tamaño: aproximadamente 43 x 21 x 16 mm/1,7 x 0,8 x 0,6 pulgadas
Peso: 13,5 g/0,5 oz (aproximadamente)

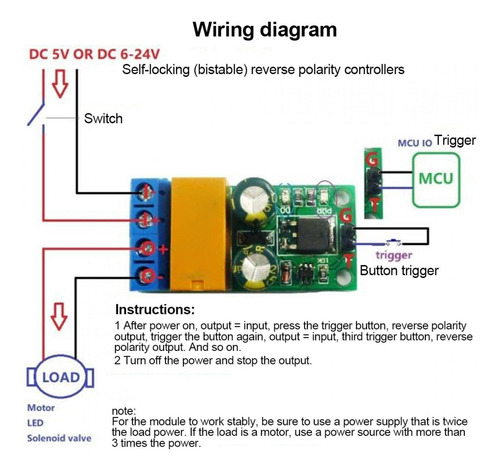

Descripción del pin :
I +: entrada de alimentación +;
I-: entrada de tensión-;
O +: salida de potencia + (La salida en polaridad inversa es-);
O-: salida de potencia- (la salida en polaridad inversa es +);
G: masa de señal de
activación; T: entrada de señal de


activación (pulso bajo de 0,2-2 segundos). Instrucciones: 1 Después del encendido, salida = entrada, pulse el botón, pulse el botón, salga = entrada, tercer botón de activación, salida de polaridad inversa. Y así sucesivamente.
2 Apague la alimentación y detenga la salida.




Lista de paquetes:
1 x Módulo controlador CW/CCW

Nota:
1. Para que el módulo funcione de manera estable, asegúrese de utilizar una fuente de alimentación que sea el doble de la potencia de carga. Si la carga es un motor, utilice una fuente de alimentación con más de 3 veces la potencia.
2. La corriente de carga máxima es de 2 A. Si se trata de un motor de carga, la corriente de carga máxima es de 1 A.
3. El módulo solo puede controlar el avance y el retroceso (el inicio y la parada se controlan mediante el encendido y el apagado)
