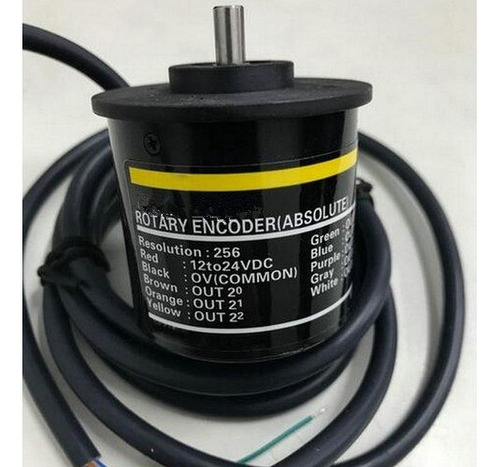

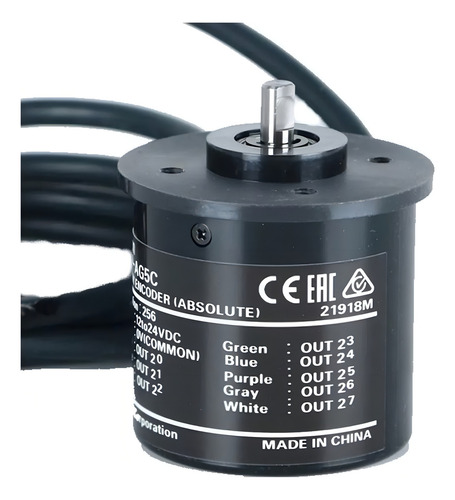

E6cp-ag5c Encoder Absoluto 256ppr Arduino Plc 12-24vcd

Descripción

Voltaje de operación
12 – 24VCD

Consumo de corriente
70mA

Salida
NPN colector abierto

Lógica
Negativa

Corriente de Salida
16mA

Resolución
8 bits(gray code) 256ppr

Velocidad de respuesta
5 kHz

Flecha
8 X 15 mm

Dimensiones
50 X 50 mm

Conexiones
Rojo: Vcc
Negro: 0V
Cafe: Bit 1
Naranja: Bit 2
Amarillo: Bit 3
Verde: Bit 4
Azul: Bit 5
Purpura: Bit 6
Gris: Bit 7
Blanco: Bit 8

Descripción
El E6CP-AG5C es un encoder absoluto óptico, constituido por un disco transparente con un patrón de ranurado en código gray. Este disco, en combinación con un lector óptico, proporciona una salida codificada que representa la posición exacta del eje en sus 360°. Gracias a un sensor infrarrojo interno, el ranurado emite señales que se traducen en datos precisos de la posición del eje. Los encoders absolutos son valorados por su exactitud y porque mantienen la información de la posición del eje sin necesidad de recalibración al ser energizados. El E6CP-AG5C, con un cuerpo compacto de 50mm, ofrece protección contra polvo y salpicaduras de agua, y cuenta con una carcasa de aluminio y un eje de acero inoxidable. Entre sus aplicaciones se encuentran la robótica, servomotores, máquinas industriales como impresoras flexográficas y corrugadoras, la industria del plástico, bandas transportadoras y controles de videojuegos, entre otras.
