Et826 Multimetro Osciloscopio 2 En 1 Ac Dc

Descripción

[[ [[ [[ U N I T _ E L E C T R O N I C S ]] ]] ]]

I N F O R M A C I Ó N

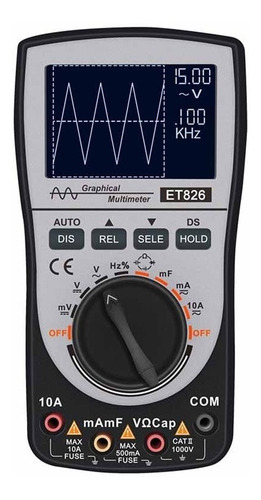

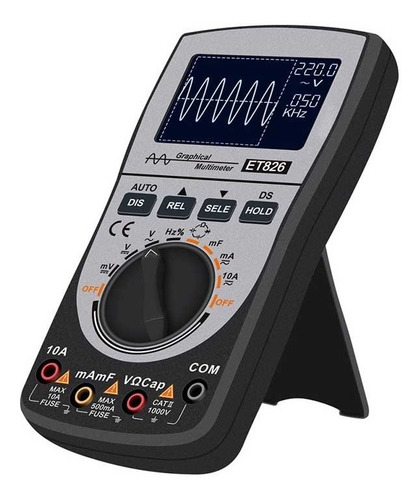

¿Qué es ET826 Multímetro Osciloscopio?

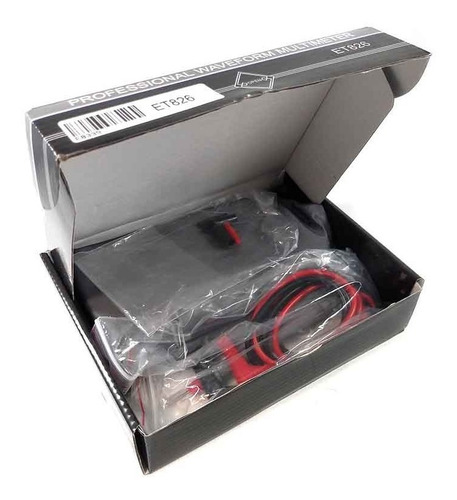

Es una herramienta de medición digital 2 en 1 que incorpora osciloscopio digital inteligente de AC/DC y multímetro digital con muestreo A / D de rango automático. Este multímetro es pequeño y portátil para cualquier medición en campo para realizar reparaciones, mantenimiento o instalaciones de equipo eléctrico y electrónico. De igual forma, es capaz de guardar datos sobre las señales de onda durante la medición, fácil de ver y analizar. El multímetro osciloscopio incluye lo siguiente:

Par de Puntas de prueba
Bolsa de almacenamiento
Manual de usuario

¿Para qué sirve?
Sirve para realizar distintas mediciones ya sea de Voltaje AC / DC, Resistencia, Corriente, Continuidad y Capacitancia con la ventaja de poder desplegar información de forma gráfica para Voltaje AC / DC, corriente y señales ya sea de diente de sierra, cuadrada, senoidal entre otras. Este multímetro 2 en 1 es ideal para prácticas de laboratorio en electrónica ya que incorpora osciloscopio y multímetro en un solo instrumento de medición, de igual manera es de gran ayuda para medir distintas magnitudes de un circuito eléctrico y electrónico o placas electrónicas.

E S P E C I F I C A C I O N E S
T É C N I C A S

Tipo: Multímetro Osciloscopio

Modelo: ET826

Color: Negro con Gris

Material: ABS

Dimensiones: 160mm x 83mm x 31mm

Peso: 255g

Tamaño del Paquete: 190*140*45mm / 7,5*5,5 * 1.8in
Peso del paquete: 360g / 12,7 onzas

Pantalla: Pantalla LCD, 128*64 gráficos de matriz

LCD tamaño: 60*40mm / 2,4 * 1.6in

Voltaje de alimentación: 4.5V DC (3 pilas AA no se incluyen).

Consumo de energía: Alrededor de 40mA

Alcance de almacenamiento Digital: Ancho de banda analógico: ACV/DCV/ACA/DCA 20KHz.

Velocidad máxima de muestreo en tiempo real: 200ksps

Multímetro Digital: Voltaje DC: Rango: 400mV/4V/40V/400V/1000V
Resolución: 0.1mV/1mV/10mV/100mV/1V
La incertidumbre: 400mV: +/- (0.75% rdg + 10dgt) 4V/40V/400V/1000V: +/- (1.5% rdg + 10dgt)/1000V.

Voltaje de CA: Rango: 400mV/4V/40V/400V/750V
Resolución: 0.1mV/1mV/10mV/100mV/1V
La incertidumbre: 400mV: 50Hz a 1KHz / +/- (2.0% rdg + 10dgt) no más de 1KHz 4V/40V/400V: 50Hz a 400Hz / +/- (1.0% rdg + 10dgt) 400Hz a 20KHz / +/- (5.0% rdg + 10dgt) 750V: 50Hz a 1KHz / +/- (1.5% rdg + 10dgt) no más de 1KHz.

Corriente continua: Rango: 40mA/400mA, 4A/10A
Resolución: 40mA/400mA: 10 uA/100uA 4A/10A: 1mA/10mA
Dudas: +/- (1.2% rdg + 10DGT) corriente de CA: Rango: 40mA/400mA, 4A/10A
Resolución: 40mA/400mA: 10 uA/100uA 4A/10A: 1mA/10mA dudas: +/- (1.5% rdg + 10dgt) 50Hz a 5KHz no más de 5KHz

Resistencia: Rango: 400ohm/4K ohm/40K ohm/400K ohm/4M ohm/40Mohm
Resolución: 0,1 ohm/1ohm/10ohm/100ohm/1K ohm/10Kohm
La incertidumbre: +/- (1.0% rdg + 5dgt) +/- (3.0% rdg + 5dgt)/40Mohm

Capacitancia: Rango: 51.2nF/512nF/5,12 uF/51,2 uF/100 uF/10mF
Resolución: 51.2nF/512nF/5,12 uF/51,2 uF/100uF: 10pF/100pF/1nF/10nF/100nF 10mF: 1uF
La incertidumbre: 51.2nF/512nF/5,12 uF/51,2 uF/100uF: +/- (3.0% rdg + 10dgt) 10mF: +/- (5.0% rdg + 15dgt)

Frecuencia: Rango: 5Hz a 5MHz
Resolución: 1Hz dudas: +/- (1.0% rdg + 5dgt), (Amplitud de señal no inferior a 2Vp-p, ACV, máx 380V).

Prueba de diodo: El voltaje de circuito abierto es de aproximadamente 1,5 V, la corriente máxima de prueba es de aproximadamente 1,5 ma.

Prueba de continuidad: La resistencia de referencia es de aproximadamente 50 ohm

Especificación del fusible: 500mA/250V, 10A/250V.
