Módulo Convertidor De -voltaje De 0-1khz A Módulo De

Descripción

Módulo Convertidor de A Voltaje 0-1khz A 0-10v Módulo de Conversión Herramientas
Descripción:

Puede convertir la señal de pulso de frecuencia en señal de voltaje analógica, transformar la señal de frecuencia de 0-1 KHz en salida de voltaje de 0-10 V.
El ajuste de lrecuencia puede cambiar el voltaje de salida, se puede aplicar a la conversión de interfaz entre el y el convertidor de frecuencia o a ocasiones de control de coincidencia de interfaz como la tarjeta de control de movimiento y el convertidor de frecuencia, etc.
El potenciómetro de ajuste puede calibrar las relaciones entre frecuencia y voltaje.
El puerto de entrada de señal adopta aislamiento optoacoplador, lo que garantiza una buena capacidad antiinterferencias.
Módulo convertidor F/V, el de respuesta es de alrededor de 0,3-0,5 s. Si lrecuencia se ajusta de una vez por un , se requiere un de respuesta.


Especificación:

Voltaje de funcionamiento: 13,5 V-30 V
Rango de frecuencia de entrada: 0-1KHZ
Rango de voltaje de salida: 0-10V
Tamaño: Aprox. 35 mm x 33 mm x 14 mm

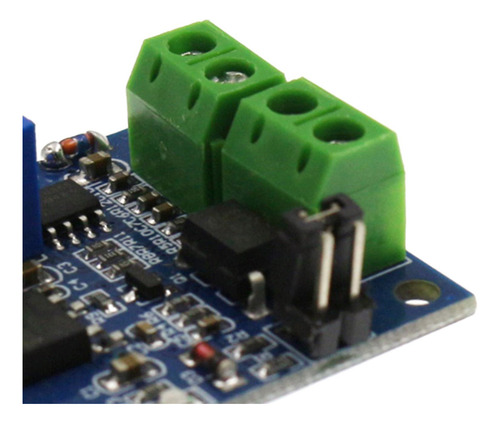

Nota: La parte terminal del módulo es azul o verde, enviada al azar.

Instrucciones de uso
VCC: fuente de alimentación operativa
GND: tierra eléctrica
F: una señal de pulso de frecuencia de entrada
GND: tierra de entrada
VOUT: voltaje correspondiente de salida
GND: Tierra de salida; Terreno común para módulos
Conecte el voltaje de funcionamiento a VCC y GND. No lo inviertas para evitar dañar la placa y el dispositivo.
Conecte la señal de pulso de frecuencia y habrá una salida de voltaje correspondiente en VOUT.
Relación correspondiente de entrada y salida: 100 HZ = 1 V, 1 KHZ = 10 V.
una desviación en la correspondencia entre el uso, ajuste el potenciómetro en el tablero para calibrar.
La precisión del módulo es del 1% y no se puede aplicar a campos que requieran mucha precisión.
Entrada de diferente frecuencia, la salida corresponderá a voltaje.
de pulso de entrada puede ser de 5 V, 12 V, 24 V; no se necesita resistencia en serie. Pero si ingresa lrecuencia de la señal, el debe ser superior a 0,5 s.
Si desea utilizarlo con , es compatible con NPN. Asegúrese de que haya un cable GND
Si desea utilizarlo con codificador, requiere una rotación constante del codificador durante más de 0,5 s.

El paquete incluye:

Módulo convertidor de frecuencia a voltaje de 1 pieza
