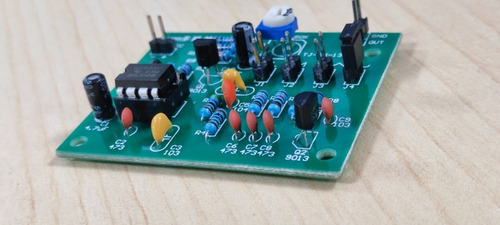

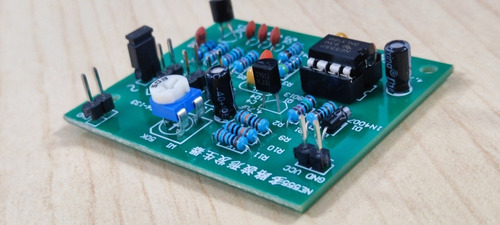

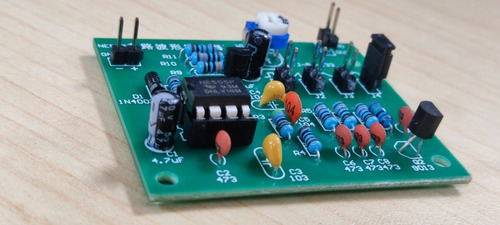

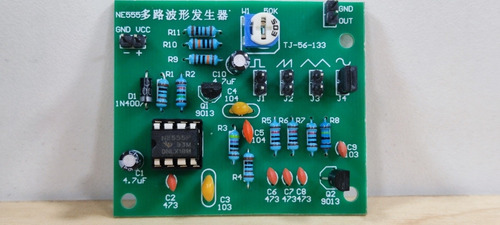

Generador De Onda Cuatro Canales Chipset Ne555

Descripción

Generador de señales multicanal; maneja los 4 tipos de señales, Onda Cuadrada, Onda Diente de Sierra, Onda Triangular y Onda Senoidal.

Especificaciones Técnicas Máximas (Basado en un Voltaje de alimentación de 12V).

Favor de ver señal de Osciloscopio en las imagenes ilustrativas.

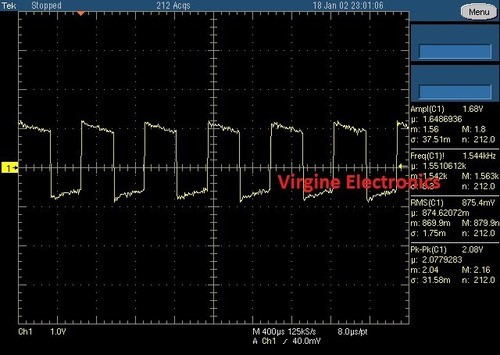

Señal Rectangular

Frecuencia Nominal -> 1.544Khz
Voltaje RMS -> 875.4mV
Amplitud -> 1.68V
Voltaje Pico a Pico -> 2.08V

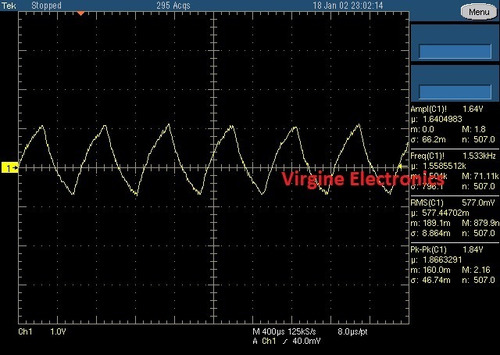

Señal Diente de Sierra

Frecuencia Nominal -> 1.533Khz
Voltaje RMS -> 577.0mV
Amplitud -> 1.64V
Voltaje Pico a Pico -> 1.84V

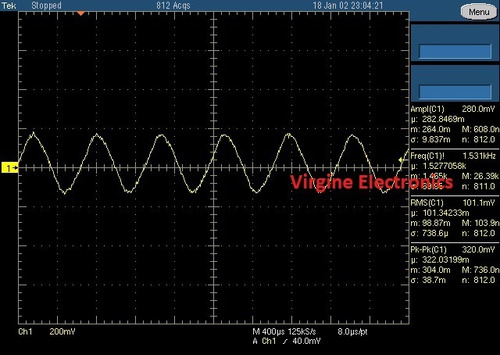

Señal Triangular

Frecuencia Nominal -> 1.531Khz
Voltaje RMS -> 101.1mV
Amplitud -> 280.0mV
Voltaje Pico a Pico -> 320.0 mV

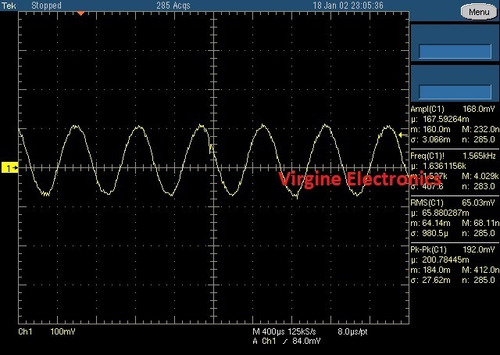

Señal Senoidal

Frecuencia Nominal -> 1.565Khz
Voltaje RMS -> 65.03mV
Amplitud -> 168.0mV
Voltaje Pico a Pico -> 192.0 mV

Sin garantía
