Generador Rf, Analizador De Frecuencia De Espectro, Pantalla

Descripción

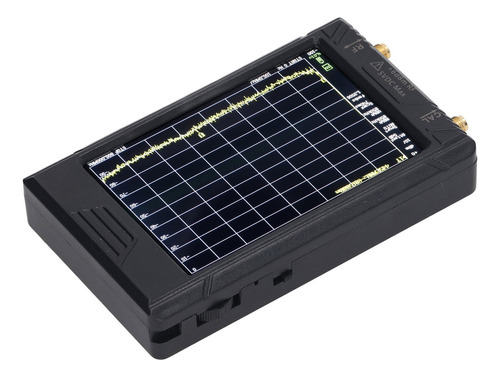

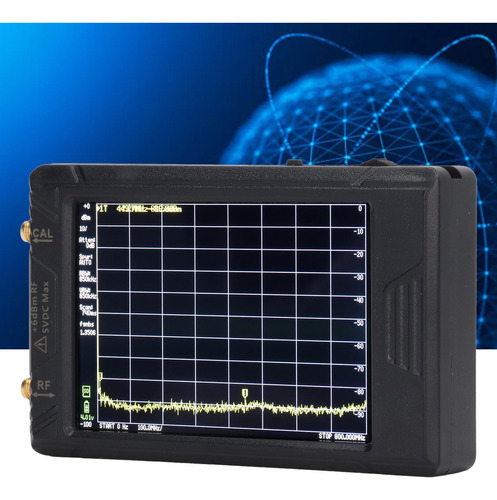

Analizador de frecuencia de espectro, pantalla LCD TFT de 4 pulgadas, de 100 000 a 5,3 GHz, analizador de frecuencia de salida, generador de RF con tarjeta de almacenamiento

Función: RBW de
200 Hz a 850 kHz: cuando el RBW es de hasta 200 Hz, las señales adyacentes se pueden distinguir de manera efectiva y cumplir con los requisitos de la prueba de doble tono de banda lateral única. El ancho máximo de 850 kHz RBW permite un escaneo rápido. Amplio rango de salida: el modo ULTRA alcanza 5,3 GHz, salida de onda sinusoidal de 100 000 a 800 MHz, salida de onda cuadrada de 800 MHz a 4,4 GHz, salida de señal de frecuencia mixta de 4,4 GHz a 5,4 GHz. Pantalla de 4 pulgadas: se adopta una pantalla LCD TFT de 4 pulgadas, este analizador de frecuencia espectral es más claro de observar y fácil de operar. Batería y tarjeta de almacenamiento: batería integrada de 3000 mA, 8 horas de duración de la batería para satisfacer las necesidades diarias. Con una microtarjeta de almacenamiento, los datos se pueden guardar en cualquier momento. Bajo






nivel de ruido: excelente ruido de fondo DANL de 169 dBm por Hz, señal separada de 140 dBm a 200 Hz RBW (LNA ON). Especificación: Tipo de artículo: analizador de frecuencia de espectro Material: ABS Tamaño de la pantalla: LCD TFT de 4 pulgadas Frecuencia de entrada máxima: 800 MHz, 6 GHz en modo Ultra Filtro de resolución: de 200 Hz a 850 kHz
Salida máxima Frecuencia: onda sinusoidal de hasta 800 MHz, onda cuadrada de hasta 4,4 GHz
Nivel de salida: de --104 dBm a -16 dBm
Modo UItra: calibración de nivel para
LNA interno de 5,3 GHz Ganancia: 20 dB hasta 4 GHz
Puntos de visualización por escaneo: máximo 450
0-350 MHz Tiempo de escaneo: 165 ms Tiempo
mínimo de intervalo cero: 17 ms
DANL a 100 MHz: 153 dBm/Hz (LNA desactivado), -169 dBm/Hz (UNA activada)
Atenuación de DANL en modo Ultra: 10 dB por encima de 2,5 GHz, 25 dB por encima de 5,3 GHz
Ruido de fase a 10 kHz Desfase: -92 dBc/Hz
Ruido de fase a 100 kHz:
--Entrada de 110 dBc/Hz Nivel de compresión de 1 dB: +0,5 dBm (LNA desactivado), -26,5 dBm (LNA activado)
IIP3 sin LNA: 18 dBm (con una separación de al menos 2 MHz), 0 dBm (con una separación de 500 Hz)
IIP3 con LNA: -8 dBm (con una separación de al menos 2 MHz)
<1 ppm (-10 grado centígrado a +55 grados centígrados)
Ranura para tarjeta de almacenamiento: microtarjeta de almacenamiento (integrada)
Salida de audio: conector para auriculares de 3,5 mm
Activación del modo de actualización FW: pulsa el botón momentáneo antes de arrancar
Consumo máximo de
corriente: 330 mA Corriente máxima de carga
: 1300 mA Batería: 1 batería de polímero de litio de 3,7 V 3000 mAh (integrada)
Conector RF
: SMA hembra Interfaz de comunicación: USB CDC (tipo c), conector UART TTL (2,54 mm)
Tamaño (sin incluir las protuberancias): aproximadamente 117 x 72 x 23 mm/4,6 x 2,8 x 0,9 pulgadas

Lista de paquetes:
1 x frecuencia espectral Analizador (tarjeta de almacenamiento integrada)
1 cable de datos USB tipo C,
2 cables principales ALSR100 SMA de 30 cm,
1 conector de barril SMA a SMA,
1 antena con conector SMA,
1 paleta con línea,
1 lápiz táctil.

Aviso:
puede utilizar el dispositivo para realizar las siguientes operaciones: coloque la antena externa en la estación base, analice rápidamente el entorno de RF, compruebe el correcto funcionamiento de la unidad de relé, repare y ajuste el repetidor, el generador, el filtro, etc. Medición de ROE con un acoplador direccional externo.
