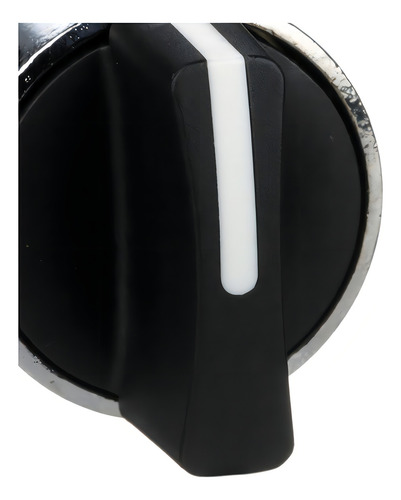

Interruptor metálico frontal de 3 posiciones, mango corto, negro

Descripción

Código interno: 03846200225
Código de fabricante: ZB4BD5
Código de referencia: 03846200225

Cabezal de interruptor metálico de 3 posiciones, mango corto, Schneider

ESPECIFICACIONES TÉCNICAS:

Línea de productos: Harmony XB4
Tipo de producto o componente: cabezal de interruptor
Nombre abreviado del dispositivo: ZB4
Material de la llanta: metal cromado
Diámetro de montaje: 22 mm
Tipo de cabezal: normal (22 mm)
Forma del cabezal de la unidad de señal: redondo
Tipo de accionamiento: al centro Retorno por resorte
Característica del accionamiento: negro Empuñadura corta
Información de posición de conducción: 3 posiciones +/- 45°

Complementario:
ancho total CAD: 29 mm
altura total CAD: 29 mm
profundidad total CAD: 44 mm
Peso neto: 0,04 kg
resistencia al lavado a alta presión: 7000000 Pa a 55 °C, distancia: 0,1 m
durabilidad mecánica: 1000000 ciclos
código de composición eléctrica:
C3 para <6 contactos con bloques individuales en el soporte frontal
C4 para <6 contactos con bloques simples y dobles en el soporte frontal
C5 para <5 contactos con bloques individuales en el soporte frontal
C6 para <5 contactos con bloques simples y dobles en el soporte frontal
C7 para <4 contactos con bloques individuales en el soporte frontal
C 8 para <4 contactos con bloques simples y dobles en el soporte frontal
C11 para <3 contactos con bloques individuales en el soporte frontal
Presentación del dispositivo: componentes separados
Tratamiento de protección: TH
temperatura ambiente de almacenamiento: -40... 70 °C
Temperatura ambiente de funcionamiento: -40... 70 °C
Categoría de sobretensión: Clase I de acuerdo con la norma IEC 60536
grado de protección IP:
IP67 según IEC 60529
IP69
IP69K
grado de protección NEMA:
NEMA 13
NEMA 4X
grado de protección IK: IK06 según IEC 50102
Normas:
EN/IEC 60947- 5-5
EN/IEC 60947-1
EN/IEC 60947-5-4
CSA C22.2 No 14
EN/IEC 60947-5-1
JIS C8201-5-1
UL 508
JIS C8201-1
Certificaciones de producto:
Listado por la UL
GL #DNT_IBPOLIAPCNNNBJFBlogOACAFNNCNFH DNV
LROS (Lloyds register of Shipping)
CSA
BV
Resistencia a las vibraciones: 5 gn (f= 2... 500 Hz) según la norma IEC 60068-2-6
Resistencia a los golpes:
30 gn (duración = 18 ms) para una aceleración de media onda sinusoidal de acuerdo con la IEC 60068-2-27
50 gn (duración = 11 ms) para una aceleración de media onda sinusoidal de acuerdo con la IEC 60068-2-27

DIMENSIONES DEL PAQUETE UNITARIO:

Altura: 7 cm
Ancho: 6 cm
Profundidad: 7 cm
Peso: 0,045 g
