L293d Módulo Controlador De Motores Dc

Descripción

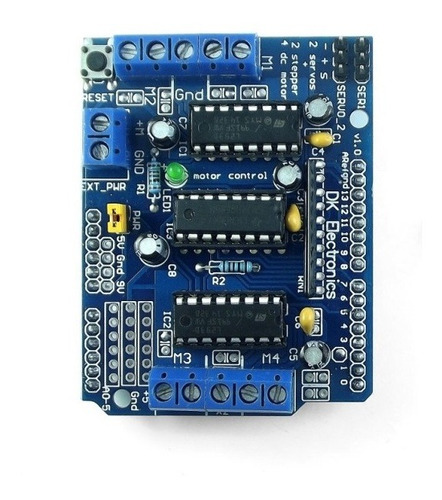

El Shield Controlador de Motor L293D fue diseñado para facilitar el control de motores a través de una tarjeta de control Arduino, Este shield le facilita el control de hasta 4 motores DC o 2 motores a pasos (ya sea unipolares o bipolares) o 2 servomotores pequeños (Como el SG90 o MG90), Posee dos controladores puente H L293D, los cuales son manejados por un Chip conversor serial a paralelo 74HC595, reduciendo notablemente el uso de pines de Arduino, Lo mejor de todo es que es compatible con Arduino Uno, Mega y Leonardo, El conversor 74HC595 expande 4 pines (4,7,8,12) de Arduino a 8 pines necesarios para manejar la dirección de los drivers L293D, Las señales “Enable” de los drivers están conectadas directamente a pines PWM de Arduino (3,5,6,11), permitiendo controlar la velocidad de los motores,

Sin garantía
