Placa Controladora De Cortadora Láser, Grabadora, Placa Base

Descripción

Placa base grabadora láser de 32 bits con motor escalonado A4988 para Makerbase MKS DLC32 V2.1 12-24 VDC

Característica:
excelente diseño: adopta un PCB de 4 capas de primera calidad, integra el 2560 y la placa de control en una PCB, lo que hace que el cableado sea más simple y estable. Con motor escalonado: la placa base adopta un chip de alimentación dedicado que admite 12 V-24 V y múltiples unidades paso a paso de 4988, 8825, TMC2208, MC2100, adecuado para LCD2004, LCD12864, para MKS TFT24, 28, 32, 35, 70. Capacidad de cálculo de ultra alta velocidad: debido a la alta velocidad de volteo de E/S y al potente temporizador de el módulo de control principal, el MKS DLC32, es adecuado para que los principiantes actualicen la placa principal de la máquina de tallado CNC láser de madera Makerbase. La velocidad del láser de los accesorios de la herramienta puede llegar a 8000 milímetros por minuto, lo que puede alcanzar una velocidad de tallado muy alta. Fácil control: la placa base de la máquina de grabado láser CNC Makerbase también tiene una función de aplicación móvil, que se puede conectar al MKS DLC32, controlar el movimiento, editar imágenes, cargar archivos y más. Amplia compatibilidad: el controlador fuera de línea DLC32 es compatible con el software GRBLLASER y Lightburn, que es muy fácil de usar para todos los usuarios de máquinas de grabado láser.

Especificación:
Tipo de artículo: grabador láser
Material de la placa base: PCB
Modelo: PARA MKS DLC32, placa base. A4988, controlador.
Voltaje: 12-24 VDC
MCU: ESP32-WROOM-32U, 32 bits.
Frecuencia de MCU: 240 MHz
FLASH: 8192 000 bytes
RAM: 520 000 bytes
Velocidad de grabado: < signo igual 8000 mm/min Grabado en
PC: compatible con
modo fuera de línea: compatible con
LCD: compatible con
WIFI integrado: admite control de
páginas web: admite control de
aplicaciones móviles: compatible con
GRBLaser: compatible con
LightBurn: admite controlador A4988 Introducción: El
A4988 es un controlador de motor micro paso a paso completo con convertidor incorporado, fácil de operar. El motor paso a paso bipolar puede funcionar en los modos de paso completo, medio paso, 1/4, 1/8 y 1/16 pasos, con una capacidad de accionamiento de salida de hasta 35 V y más o menos 2 A. El A4988 incluye un regulador de corriente con tiempo de apagado fijo que está en modo de decaimiento lento o mixto. El convertidor A4988 es la clave para una fácil implementación. La entrada escalonada solo requiere un pulso para impulsar el motor un micropaso hacia adelante. No hay una tabla de secuencia de fases, una línea de control de alta frecuencia ni una interfaz de programación compleja.
La interfaz A4988 es muy adecuada para situaciones en las que los microprocesadores complejos no están disponibles o están sobrecargados. Características y ventajas del
controlador A4988:1.
Bajo nivel de RDS en la salida. 2.
Detección o selección automática del modo de atenuación de corriente. 3.
Mezcla con modo de disminución lenta de la corriente. 4.
Rectificación sincrónica, bajo consumo de energía. 5.
Bloqueo interno por subtensión. 6.
Protección de flujo cruzado. Fuente de
alimentación lógica compatible con 7. 3,3 y 5 V. 8. Circuito de apagado térmico.
9. Protección contra fallas de tierra.
10. Protección contra cortocircuitos de carga
. 11. 5 modos escalonados disponibles: paso completo, 1/2, 1/4, 1/8 y 1/161.

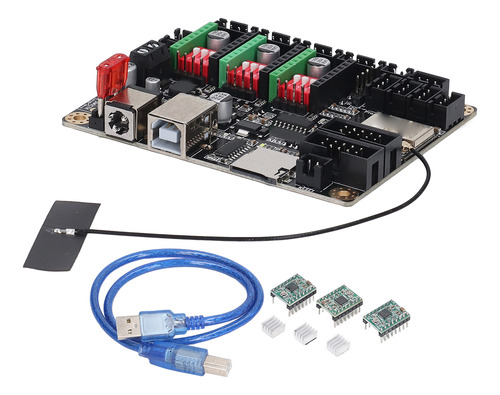

Lista de paquetes:
1
placa base para grabadora láser, 3 controladores, 3
accesorios,
1 cable de datos

**NOTA**
Si tiene alguna pregunta, lo invitamos a ponerse en contacto con nosotros a través de MENSAJES para ayudarlo lo antes posible.
