Medidor De Ondas Estacionarias Con Mini Conector Externo Com

Descripción

Medidor de potencia SWR con pantalla de recepción externa fácil de usar. Carcasa metálica robusta y de alta calidad, almohadilla antideslizante, rendimiento estable y de alta calidad.




Características:

cable de 48 cm de largo para una fácil conexión. Compatible con YAESU FT-857 y FT-897. El

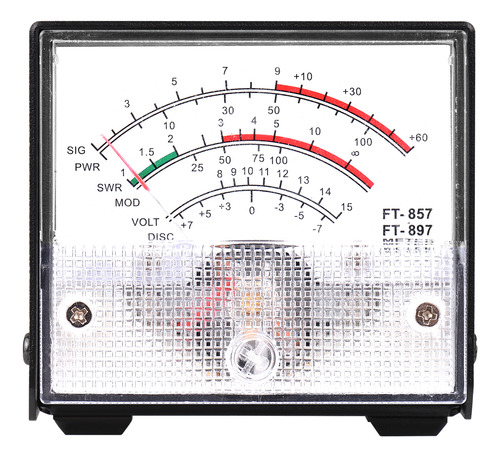

puntero externo del medidor de potencia SWR recibe el medidor de pantalla, muestra SIG, PWR, WER, MOD, VOLT y DISC.

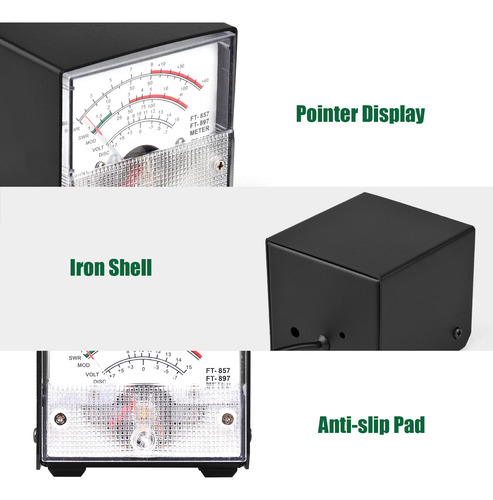

La carcasa de hierro es robusta y de alta calidad. 4 almohadillas antideslizantes garantizan la estabilidad.

Recepción de la configuración de la pantalla: (1) mantenga presionada FUNC para entrar en el menú de configuración y habilitar el menú de extensiones; (2) gire SELECT para abrir el elemento del menú de configuración número 0 60 MTR ARX SEL; (3) gire DIAL para seleccionar lo que se muestra en el medidor externo (SIG: pantalla de intensidad de señal de entrada, CTR: medidor central discriminador, VLT- voltaje de la batería, N/A: en blanco, FS, OFF: apague el medidor); (4) mantenga presionada FUNC para guardar la configuración y salir.

Emitiendo la configuración de la pantalla: (1) mantenga presionada FUNC para entrar en el menú de configuración y habilitar el menú de extensión; (2) gire SELECT para que aparezca el elemento del menú de configuración No-061 MTR ATX SEL; (3) gire DIAL para seleccionar lo que es se muestra en el medidor externo (PWR): pantalla de potencia de transmisión, ALC: pantalla de voltaje de control de nivel automático, pantalla de nivel de modulación MOD, pantalla de relación de onda estacionaria de voltaje SWR, VLT: pantalla de voltaje de suministro, N/A: en blanco, OFF apague el medidor).

Calibración: (1) mantenga pulsado FUNC para acceder al menú de ajustes y activar el menú de extensión; (2) gire SELECCIONAR para que aparezca el elemento del menú de ajustes número 060 MTR ARX SEL; (3) gire DIAL para seleccionar FS; (4) utilice un destornillador pequeño de punta plana para ajustar el orificio de ajuste de calibración en la parte posterior de modo que el puntero del dial apunte a la escala completa; (5) terminado.




Nota:
1. Si no puedes encontrar el elemento del menú de ajustes número 60 o número 61, es porque la radio lo oculta.
Mantén pulsada la tecla F para acceder al menú de ajustes, activa el menú NO.1 y pulsa F para salir y guardar los cambios. 2. El tamaño y el color pueden variar ligeramente debido a la medición manual y a las diferentes condiciones de iluminación. Gracias por la comprensión.




Especificaciones:

color: negro/blanco (opcional)

Material: hierro y plástico

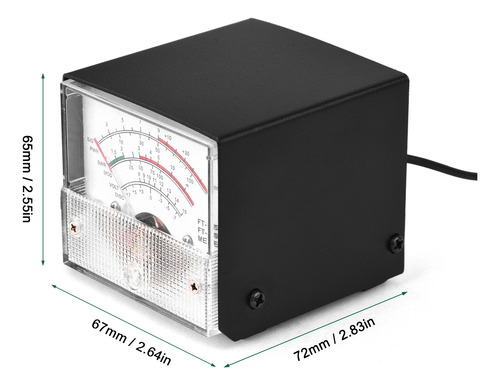

Tamaño del artículo: 67 * 65 * 72 mm/2,64 * 2,55 * 2,83 pulgadas

Longitud del cable: 48 cm/18,90 pulgadas

Peso del artículo: 265 g/9,33 oz

Tamaño del paquete: 12 * 9 * 7 cm/4,72 * 3,54 * 2,76 pulgadas

Peso del paquete: 307 g/10,81 oz




Lista de paquetes:

1 * medidor de potencia SWR Medidor de pantalla
