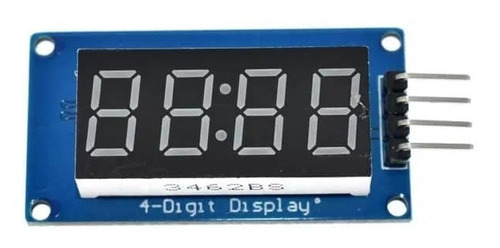

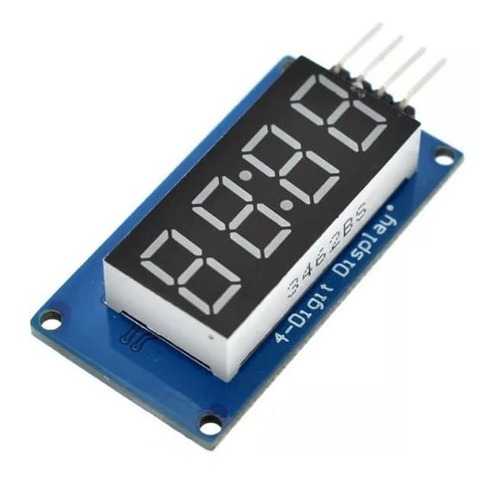

Modulo 4 Digitos 7 Segmentos Tm1637

IVA incluido

Lo que tienes que saber de este producto

La luz de fondo es rojo.
El display tiene 7 dígitos y 7 lineas.
Dimensiones totales: 1cm altura, 4.5cm largo y 2.5cm ancho.

Ver características

Ir a la compra

Características del producto

Marca	UNIT Electronics
Modelo	TM1637

Color de la luz de fondo	Rojo
Cantidad de dígitos	7
Cantidad de líneas	7
Altura total	1 cm
Largo total	4.5 cm
Ancho total	2.5 cm

Descripción

Módulo 4 Dígitos 7 Segmentos TM1637

INFORMACIÓN

Los sistemas embebidos como Arduino, Pic u otros trabajan únicamente con lógica binaria (1 y 0) cuyos datos no son de fácil interpretación para los humanos, es por eso que para "leer" los datos usamos displays y pantallas. Este módulo permite mostrar 4 dígitos en formato 7 segmentos. Ideal para ser utilizado como contador, reloj, indicador.

El módulo TM1637 posee 2 registros 74HC595 conectados a un display de 4 dígitos ánodo común. Para mostrar todos los dígitos encendidos es necesario utilizar una técnica de multiplexación: Encender un solo dígito a la vez y luego encender el siguiente, repitiendo el proceso rápidamente podemos "engañar" a nuestros ojos y lograr mostrar los 4 dígitos encendidos "en simultáneo".

Para trabajar con este display TM1637 solo se necesita conectar 3 pines (DATA, CLK, LATCH). Se pueden conectar más módulos en cascada y mostrar más datos, sin necesidad de utilizar más pines de Arduino.

ESPECIFICACIONES TÉCNICAS.

Voltaje de Operación: 3.3V - 5V
Registros de desplazamiento: 74HC595
Modelo de 7-seg: 0.36 4 ánodo común
Dimensiones: 42 x 24 x 12 mm
Peso: 8 g

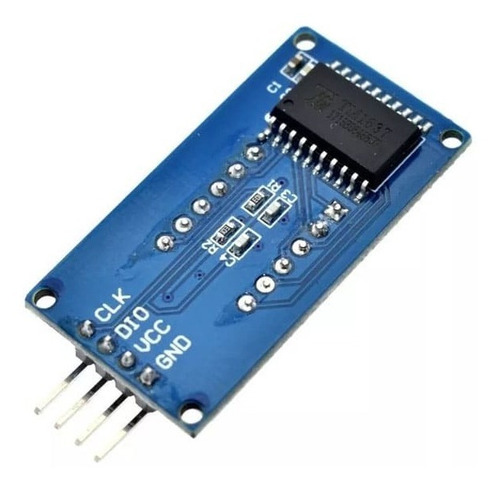

Conector de alimentación y control con solamente 4 pines:

GND–tierra
VCC–fuente de alimentación
DIO–entrada y salida de datos
CLK–señal de reloj
