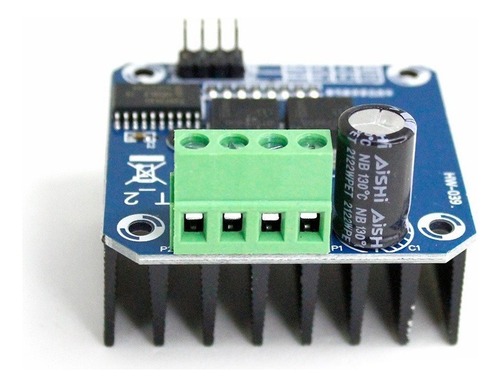

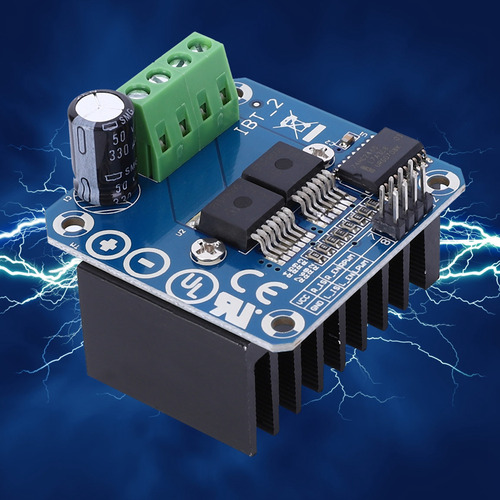

Módulo controlador de puente Arduino H de alta potencia Bts7960 43a

Descripción

Características:
El controlador utiliza el chip B TS7960, que consta de un módulo controlador de puente H completo de alta potencia con protección contra sobrecorriente térmica.
El circuito controlador de puente H dual B TS7960 tiene potentes funciones de conducción y frenado, aislando eficazmente el microcontrolador y el controlador del motor y alta corriente 43A.

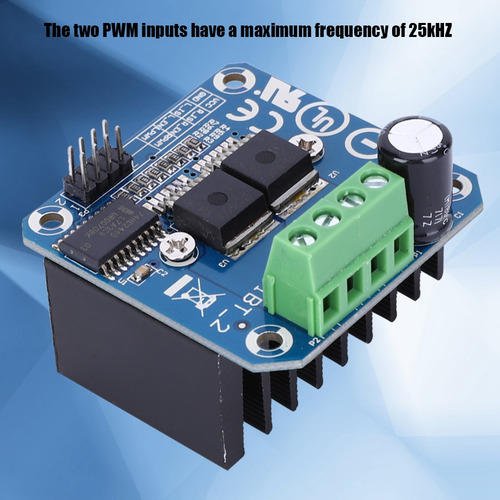

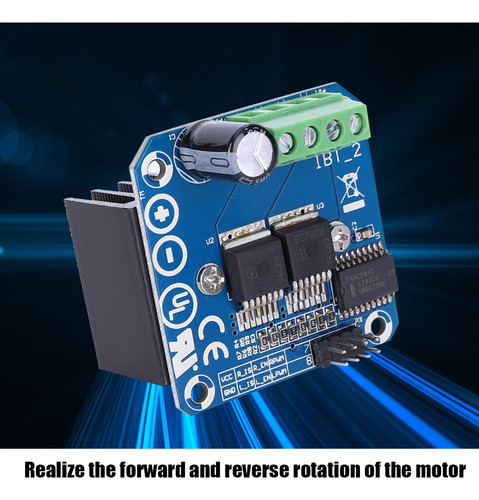

Este producto puede realizar la rotación hacia adelante y hacia atrás del motor, y las dos entradas PWM tienen una frecuencia máxima de 25 kHz.
El aislamiento de 5 V del chip único puede proteger eficazmente el chip único.
El producto se presenta con un rendimiento estable y un servicio prolongado.

Especificación:
Tipo de artículo: Módulo de accionamiento del Motor
Características:

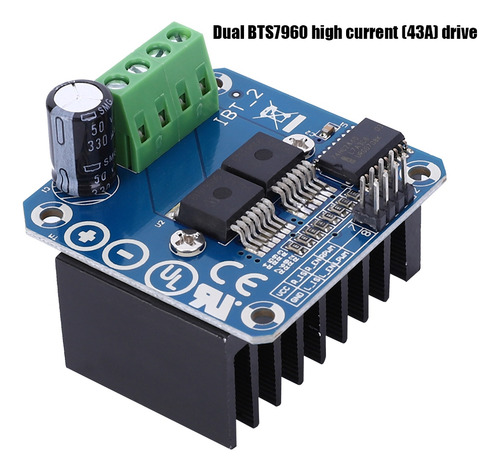

Doble controlador de puente H de alta corriente B TS7960 (43 A);
5V está aislado de la MCU para proteger eficazmente la MCU;
Indicador de alimentación integrado de 5 V;
Indicación de voltaje en la salida del controlador del motor;
El radiador se puede soldar;

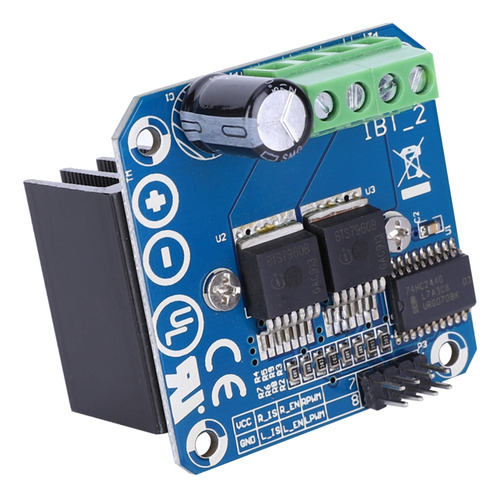

Definición de PIN:
1. RPWM: Gire a la derecha hacia PWM
2. LPWM: girar a la izquierda PWM
3. R_EN: Gire a la derecha para habilitar (activo alto)
4. L_EN: Habilitar giro a la izquierda (activo alto)
5. R_IS: Advertencia de corriente de giro a la derecha (puede flotar)
6. L_IS: Advertencia de corriente de giro a la izquierda (puede flotar)
7. VCC: (5V)
8. TIERRA

Método de conexión:
Método 1:
VCC: 5V de microcomputadora de un solo chip (MCU)
GND: GND del microcontrolador (MCU)
L_PWM: PWM o 5V del microcontrolador (MCU) para giros CCW (CW)
R_PWM: PWM o 5V del microcontrolador (MCU) para giros CW (CCW)
R_EN y L_EN: 5V del microcontrolador (MCU)

Método 2:
VCC: 5V de microcomputadora de un solo chip (MCU)
GND: GND del microcontrolador (MCU)
L_PWM: 5V del microcontrolador (MCU) para giros CCW (CW)
R_PWM: 5V del microcontrolador (MCU) para giros CW (CCW)
R_EN y L_EN: PWM desde microcontrolador (MCU)

Solo se necesitan cuatro cables (GND, 5V, PWM1, PWM2) desde la MCU al módulo controlador;
Chip de aislamiento Fuente de alimentación de 5 V (se puede compartir con MCU de 5 V);
Puede hacer que el motor gire hacia adelante, dos frecuencias de entrada PWM de hasta 25 kHz;
Dos flujos de calor a través de una salida de señal de error;
Fuente de alimentación de 5 V del chip de aislamiento (se puede compartir con MCU 5 V), también puede utilizar la fuente de alimentación integrada de 5 V;
Tensión de alimentación de 5,5 V a 27 V;

Lista de paquetes:
1x Módulo de accionamiento del motor
