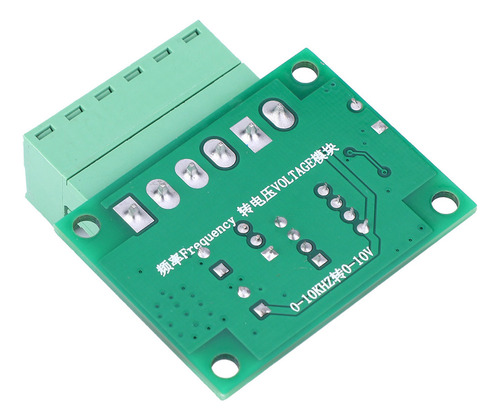

Módulo Convertidor De Voltaje De Frecuencia Fv-5khz10v 0~5kh

Descripción

Nuestros productos se enviarán inmediatamente después de realizar el pedido, así que no dude en comprarlos.
Características:


El módulo convierte la señal de pulso de frecuencia de 0 a 5 kHz en una señal de tensión analógica de 0 a 10 V.


El convertidor se puede utilizar para la conversión de interfaz entre el PLC y el inversor o para el control de adaptación de la interfaz entre la tarjeta de control de movimiento y el inversor.


El nivel de pulso de entrada es de 5 V, 12 V, 24 V y se puede introducir directamente sin resistencia de cadena. Sin embargo, la frecuencia de la señal de entrada debe mantenerse durante más de 0,5 segundos y la corriente de salida es de 5 mA.


El aislamiento óptico se utiliza en el extremo de entrada de la señal para garantizar la capacidad antiinterferente.


El potenciómetro multibobina de la placa se utiliza para calibrar la relación correspondiente entre frecuencia y voltaje.



Especificaciones
: tipo de artículo: módulo convertidor de frecuencia a voltaje
Tamaño: 4,5 x 4,7 x 1,7 cm/1,77 x 1,85 x 0,67 pulgadas
Relación, linealidad:
500 Hz a 1 V
2,5 kHz a 5 V
5 kHz a 10 V

Lista de paquetes:
1 módulo convertidor de frecuencia a voltaje FV-5kHz10V

Nota:
Para uso con PLC, soporte para tipo NPN. Debe tener un cable de tierra.
Si necesita utilizar un codificador, debe mantener el codificador funcionando a una velocidad constante durante más de 0,5 segundos.
Módulo de conversión de frecuencia y voltaje, el tiempo de respuesta es de unos 0,3 a 0,5 segundos.
Si la entrada de señal es flujo de turbina, etc., debido a la coincidencia de señales, se debe añadir un diafragma 817 y una resistencia para que el caudalímetro funcione correctamente.

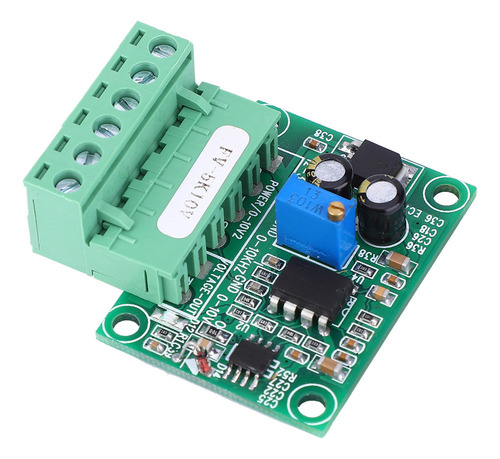

Si hay una desviación en la correspondencia durante el uso, puede ajustar el potenciómetro azul de la placa para calibrarlo. En el momento del envío, hemos ajustado el potenciómetro F/V a una correspondencia determinada. Por lo general, no se recomienda ajustarlo solo.
El rango de voltaje de la fuente de alimentación de entrada es de 12-30 VDC, la tensión de alimentación recomendada es de 15-24 VDC. Cuando está a un nivel de 12 V, la fuente de alimentación no puede usar una fuente de alimentación de 12 V DC, si es necesario usar una fuente de alimentación de 12 V, también se puede personalizar el convertidor de fuente de alimentación de 12 V DC. Cuando está a un nivel de 24 V, la fuente de alimentación debe utilizar una fuente de alimentación de 24 V CC.
