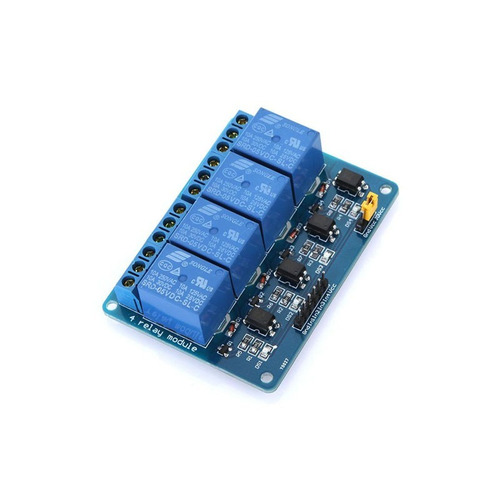

Modulo De 4 Relevadores Cdmx Electrónica

Descripción

Módulo Relevador 5V disponible desde 1, 2, 4 y 8 canales, elige el que más necesites para tus proyectos. Estos módulos son ideales para controlar cargas tanto de AC como DC y pueden ser controlados fácilmente con un microcontrolador MCU o con placas de Arduino y otras similares.

Estos relevadores son dispositivos electrónicos que permiten controlar dispositivos que trabajen máximo 250V /15A / 125V/10A AC y 30V/10A DC por medio de una señal de control de 5V, señalizando su activación por medio de un LED indicador en su PCB, que se encuentra encendido cuando está activado y apagado cuando está desactivado.

E S P E C I F I C A C I Ó N E S
T É C N I C A S

Tipo: Modulo Relay
Canales: 4 CH
Relevador: SDR-05VDC-SL-C
Color del PCB: Azul
Voltaje de alimentación (VCC): 5V DC
Corriente de disparo: 5mA
Carga AC Máxima: 250V / 125V 10A
Carga DC Máxima: 30V 10A
Tiempo de acción: 10 ms / 5 ms
Señal de control TTL (IN – Activación) para NO: 0V o LOW hasta 1.2V
Señal de control TTL (IN – Desactivación) para NO: Min. 3.3V y Max. 5V
Leds indicadores de estado: IN1 y IN2 encienden cuando se activa el relé, de lo contrario se encuentran apagados
No incorpora LED de PWR
Incorpora Jumper Switch: Pines JD-VCC – VCC
Tamaño: 75 mm x 55 mm x 19.3 mm
Peso: g

Pines:
* GND: Pin negativo fuente de alimentación
* IN1, IN2, IN3 y IN4: Pines de entrada para controlar los relés
* VCC: Pin positivo para fuente de alimentación
* JD-VCC – VCC: Pines para el Switch de Alimentación
* Canales: K1, K2, K3 y K4
*** NO o NA: Contacto normalmente abierto
*** COM: Contacto común del relé
*** NC: Contacto normalmente cerrado
