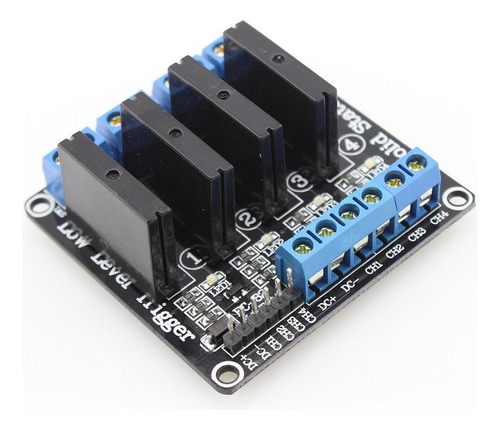

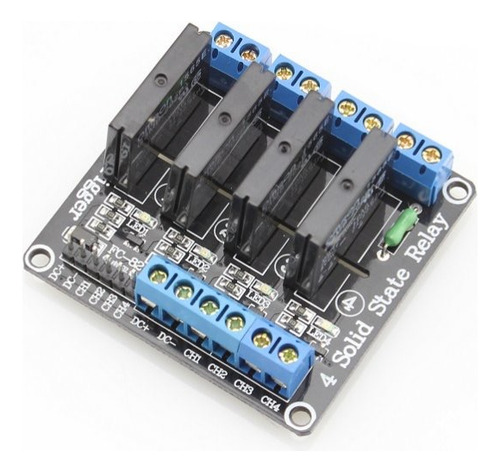

Modulo De 4 Relevadores Estado Solido Ssr 5v Relay - Arduino

Descripción

****************** COLDFIRE ELECTRONICA *******************




Los Relay de estado solido o SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico.

El funcionamiento interno de un SSR es el siguiente: cuando se aplica un voltaje de control en la entrada del SSR, se activa un Led interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga. El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino, Microcontrolador) esté aislado eléctricamente de la carga (aislamiento galvánico).

Los SSR tiene diversas ventajas sobre los relays electromecánicos: un menor tiempo de respuesta, mayor tiempo de vida, no tiene componentes móviles, aislamiento eléctrico óptico. El SSR del modulo es fabricado por OMRON con la más alta calidad y con capacidad para una carga de hasta 240VAC/2A. Diseñado para ser compatible con sistemas de 5V como Arduino, Microcontroladores y también con sistemas de 3.3V como Raspberry Pi.



ESPECIFICACIONES:

* Modelo SSR: OMRON G3MB-202P-DC5.

* Voltaje de Alimentación: 5V DC.

* Corriente de trabajo: 12.5 mA.

* Voltaje de control: ON (0V-1.5V) OFF (2.5V-5V) lógica negativa.

* Voltaje de la Carga: 240VAC máx.

* Corriente de la carga: 2A máx.

* Nº de Relays: 4.

* Salida tipo Normalmente Abierto (NO)

* Tiempo de acción: 1ms.

* SSR con Cruce por Cero

Garantía del vendedor: 30 días
