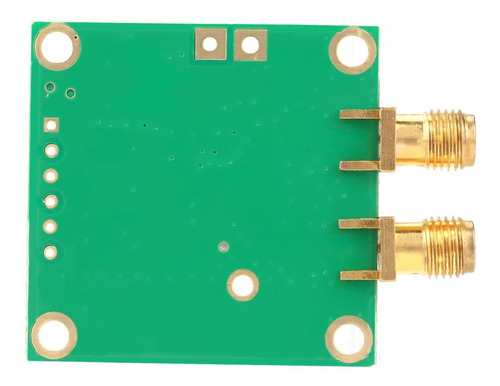

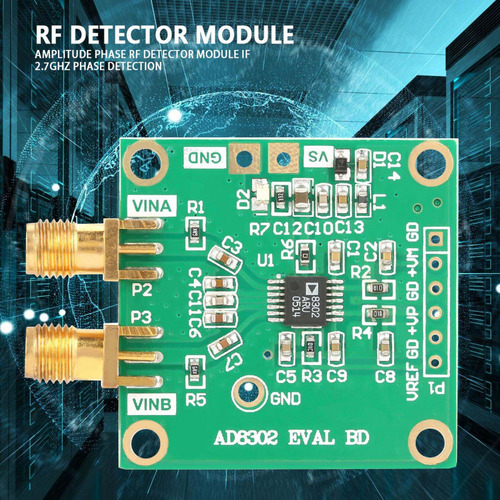

Módulo De Detección De Rf/if Ad8302 Lf-2.7ghz Módulo De Fase

Descripción

Características:


Mide ganancia/pérdida y fase de hasta 2,7 GHz,


amplificadores de registro de doble demodulación y


rango de entrada del detector de fase -60 dBm a 0 dBm en un sistema de 50 Omega


Precisa escala de medición de ganancia (30 mV/dB)


no linealidad típica < 0,5 dB, no linealidad típica < 1 Grado


preciso de medición de fase escala (10 mV/grados)


modos de medición/controlador/comparador de nivel


funciona desde voltajes de alimentación de 3,3 V 5 V

Estable de salida de voltaje de referencia 1.8 V Salida de

señal pequeña Ancho de banda de envolvente de CC a 30 MHz

APLICACIONES: Linearización RF/IF PA; control preciso de potencia de RF; monitoreo y diagnóstico remoto del sistema; mediciones de pérdida de retorno; función de registro para señales de CA;

especificación:

modelo: AD8302

Voltajes de alimentación: 3,3 V 5 V

Rango de entrada : -60 dBm a 0 dBm (50 Omega)

Mide ganancia/pérdida y fase: Máx. 2.7 GHz

Salida de voltaje de referencia: 1.8 V


Tamaño: 5* 3.5cm/2* 1.4in


Peso: Aprox.8g/0.3oz


Lista del paquete:

1 x AD8302 Amplitud Fase Detector RF
