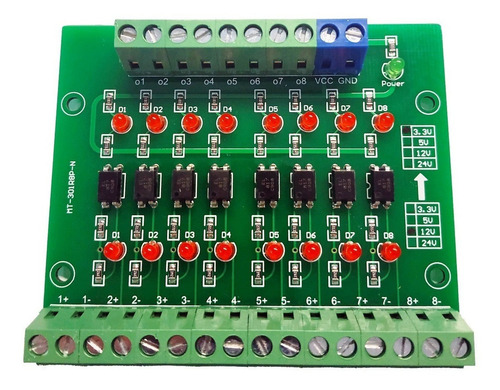

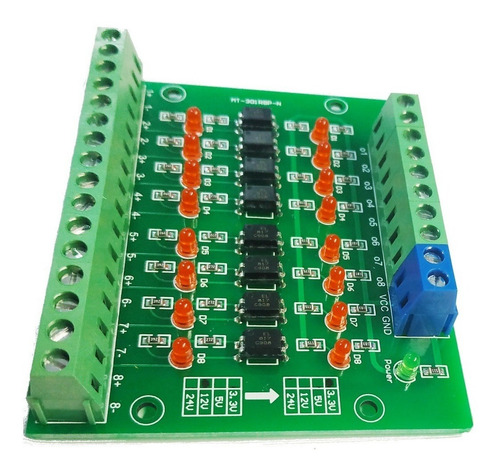

Modulo Optoacoplador 12v A 3.3v Pnp 8 Canales Aislamiento

Descripción

----------------
¿QUE INCLUYE EL PAQUETE?
----------------
-> 1 Tarjeta Optoacoplador Optoaislador de 12V A 3.3V de 8 Canales Modelo.

----------------
CARACTERISTICAS:
----------------
-> 1 Tarjeta Optoacoplador Optoaislador de 12V A 3.3V de 8 Canales Modelo:
• Led indicador de Poder
• Led indicador en cada Entrada
• Clemas con tornillos en cada Entrada y Salida
• Frecuencia de conversión límite: 20 KHz.
• Tamaño: 95*72*18mm
• Tamaño del orificio de montaje: 64*47mm, diámetro 3mm.

----------------
DESCRIPCION:
----------------
• Se puede utilizar para el aislamiento de la señal
• Conversión de nivel de señal PLC
• Señal PNP/NPN a señal NPN
• Convertidor de voltaje de nivel de señal
• Placa de aislamiento de 1 * 12V A 3.3V DE 8 canales

• Ampliamente utilizado, se puede utilizar para Aislamiento de Señal, conversión de nivel entre señales como microordenador de un solo chip y PLC, PNP, señal NPN a señal NPN, conversión de voltaje de nivel de señal y otros fines.

•Bloque de terminales del módulo y definición:
Señal de Entrada,
1+: La primera señal se introduce en el polo positivo
1-: La primera señal se introduce en el polo negativo.
2+: La segunda señal se introduce en el polo positivo
2-: La segunda señal se introduce en el polo negativo.
3+: Tercera señal de entrada positiva
3-: Tercera señal de entrada negativa
4+: Cuarta señal de entrada positiva
4-: Cuarta señal de entrada negativa
5+: Quinta señal de entrada positiva
5-: Quinta señal de entrada negativa
6+: Sexta señal de entrada positiva
6-: Sexta señal de entrada negativa
7+: entrada de señal positiva
7-: entrada de señal negativa
8+: La octava señal de entrada positiva
8-: La octava señal de entrada negativa

Potencia de entrada
VCC: la fuente de alimentación de CC es positiva
GND: fuente de alimentación CC negativa

Señal de salida:
O1: primera salida de señal (salida)
O2: segunda salida de señal (salida)
O3: Tercera salida de señal (salida)
O4: Cuarta salida de señal (salida)
O5: Quinta salida de señal (salida)
O6: Sexta salida de señal (salida)
O7: Septima salida de señal (salida)
O8: Octava salida de señal (salida)

--------------------------
CÓMO PUEDO UTILIZAR MI MODULO OPTOACOPLADOR 12V A 3.3V DE 8 CANALES?
--------------------------
El propósito principal del Optoacoplador Optoaislador de 12V A 3.3V de 8 Canales es conectar equipos o dispositivos que generan señales de 12v a tu Arduino PLCduino, esto lo realiza gracias a su Electrónica con Optoacopladores que transforma el Voltaje de 12V A 3.3V, también gracias a sus clemas borneras con tornillos evitaras falsos contactos y harás tus conexiones de manera rápida y eficaz. Alta calidad en materiales y ajuste perfecto para el cableado de tus proyectos, ¡Dale Vida a tus Proyectos!
